【论文笔记】Latency-aware VNF Chain Deployment with Efficient Resource Reuse at Network

本文研究了网络边缘场景下的VNF放置问题，旨在最小化整体（服务器和链路）资源消耗，提出了一种延迟感知的两阶段方案，即搜索路径的约束深度优先搜索算法（CDFSA）和部署VNF的基于路径的贪心算法（PGA）。

论文简介

论文名称：Latency-aware VNF Chain Deployment with Efficient Resource Reuse at Network Edge
论文作者：Panpan Jin, Xincai Fei, Qixia Zhang, Qixia Zhang, Fangming Liu, Bo Li
发表会议：INFOCOM 2020 (CCF-A)
研究方向：NFV 网络功能虚拟化
关键技术：邻接矩阵重构, 深度优先搜索, 贪婪算法
主要创新：网络边缘场景、延迟保障、两阶段（先边后点）
下载论文

缩写词汇表

缩写	描述	全名
VNF	虚拟网络功能	Virtual Network Function
SFC	服务功能链	Service Function Chain
AP	接入点	Access Point

研究背景

研究问题：VNF部署问题
研究场景：网络边缘
优化目标：在满足延迟要求的前提下，最小化服务器和链路的资源消耗

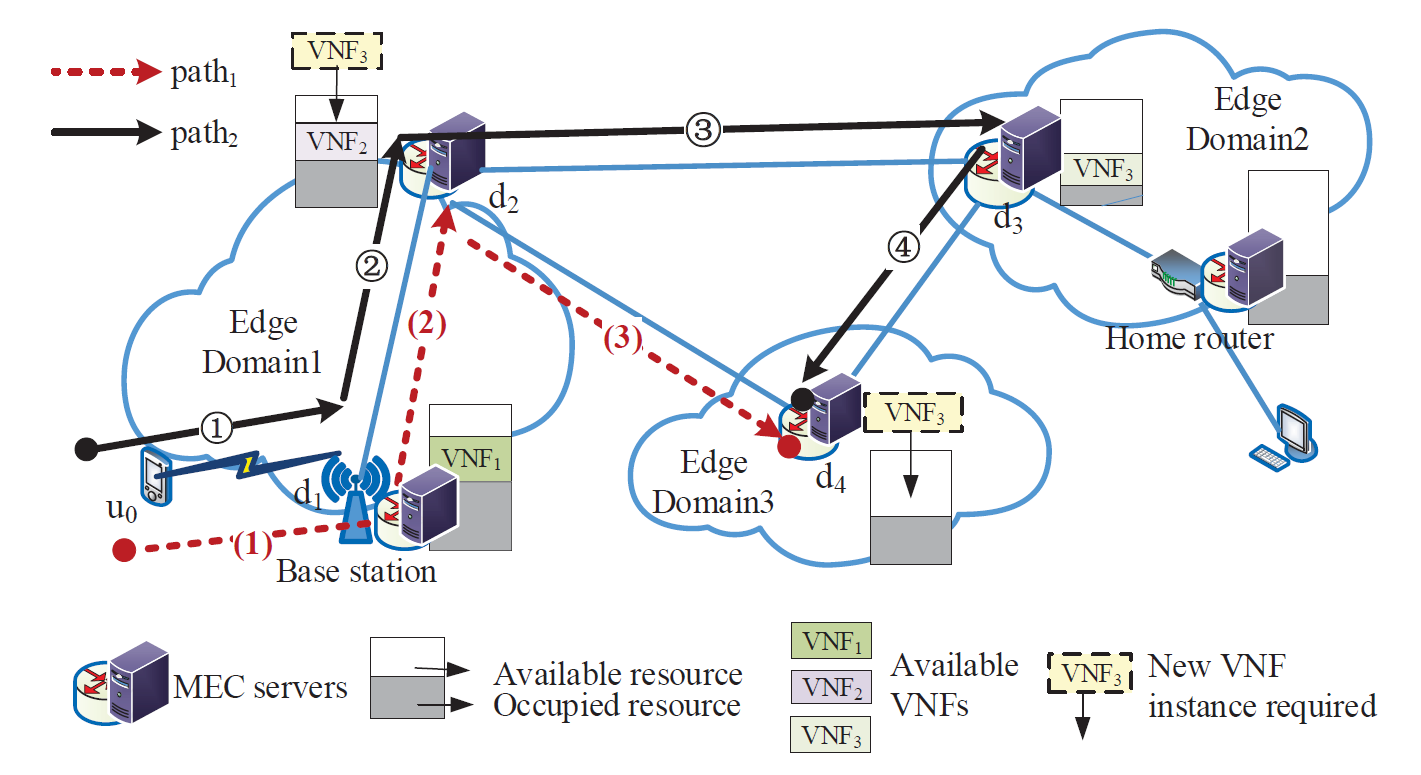

研究难点：需同时考虑服务器和链路资源消耗
- Path 1：虽选择了最短路径，但由于\(d_2\)没有VNF2需要即时运行，这会产生额外的计算资源消耗
- Path 2：虽避免了新开服务器，但链路要长于Path 1

问题建模

Network

无向图 \(\mathbb{G} = (\mathbb{U}, \mathbb{D}, \mathbb{E})\)

\(\mathbb{U}\)：Users，表示用户的集合
\(\mathbb{D}\)：Devices，表示网络边缘中所有服务器硬件设备的集合，如接入点(ccess points)、交换器(switches)和路由器(routers)等
- 对于一个设备\(d_i \in \mathbb{D}\)，其计算资源为\(C_i\)
\(\mathbb{E}\)：Edges，表示服务器间物理链路的集合
- 对于边\(e(u,v) \in \mathbb{E}\)，表示设备\(d_u\)和\(d_v\)间链路，其带宽资源为\(B(u,v)\)

SFC Request

不同的用户有不同的服务需求，每个SFC由一组由顺序的VNF序列组成

\(\mathbb{N}\)：表示各种类型VNF的集合
\(\mathbb{S}\)：表示各种SFC的集合
\(\mathbb{P}\)：表示每个SFC实际部署链路的集合

对于用户\(u_i \in \mathbb{U}\)其请求的SFC为\(S_i\)，

其中VNF个数为\(|S_i|\)，第\(l\)个VNF为\(s_i^l \in \mathbb{S_i}\)
\(\Phi_i^{ll'}\)表示\(s_i^l\)与\(s_i^{l'}\)间的子链
\(T_{i,n}^{l}\)表示第\(l\)个VNF的类型是不是\(n \in \mathbb{N}\)
\((\phi_i, t_i, r_i)\)分别表示\(S_i\)的source，destiination和flow rate
- \(\phi_i\)是一组\(S_i\)的AP的集合，它们分布在不同的边缘云上，距离用户\(u_i\)非常近
- 每个SFC只能选择一个\(\phi_i\)种AP来进行网络访问，如第\(k\)个AP \(d_{i,k} \in \phi_i\)
- 每一个AP \(d_{i,k}\)实质仍对应一台服务器\(d_j \in \mathbb{D}\)，其处理能力表示为\(\alpha_j\)
- 对于\(r_i\)，假设流速始终不变，且为单流
\(p_i \in \mathbb{P}\)是该SFC被放置的物理链路的集合
- 如\(\{e(d_1, d_2), e(d_2, d_3), e(d_3, d_4)\}\)

问题约束

计算资源约束 Resource Capacity

一台服务器上的VNF可以同时被不同的SFC使用，使得它的剩余处理能力得到利用
对于服务器\(d_j \in \mathbb{D}\)，其运行的VNF种类的数量为\(Y_{i,n}\)
其中，对于类型为\(n\)的VNF，其所消耗的计算资源为\(R_n\)
当服务链所需VNF类型已经运行在\(d_j\)上时，不需新开VNF，即\(Y_{i,n}\)不变；否则，新开一个VNF实例且\(Y_{i,n} = Y_{i,n} + 1\)

每台服务器\(d_j\)运行实例所需计算资源不超过其最大计算资源\(C_j\)：

\[\sum_{n \in \mathbb{N}} Y_{j, n} R_{n} \leq C_{j}, \quad \forall d_{j} \in \mathbb{D}\]

链路资源约束 Bandwidth Capacity

同样，每条链路\(e(u,v)\)所负载的带宽资源不超过其最大容量\(B(u,v)\)：

\[ \sum_{S_{i} \in \mathbb{S}} \sum_{\Phi_{i}^{l l^{\prime} \subseteq S_{i}}} Z_{i(u, v)}^{l l^{\prime}} \cdot r_{i} \leq B(u, v), \forall e(u, v) \in \mathbb{E}, 1 \leq l<l^{\prime} \leq\left|S_{i}\right|\]

\(Z_{i(e,u)}^{ll'}\)：表示服务链\(S_i\)的子链\(\Phi_i^{ll'}\)是否经过链路\(e(u,v) \in \mathbb{E}\)

处理能力约束 Processing Capacity

每台服务器\(d_j\)对所有VNF的实际处理能力不超过其最大能力：

\[\sum_{S_{i} \in \mathbb{S}} \sum_{s_{i}^{l} \in S_{i}} T_{i, n}^{l} \cdot X_{i, j}^{l} \cdot r_{i} \leq Y_{j, n} \cdot W_{n}, \forall n \in \mathbb{N}, \forall d_{j} \in \mathbb{D}\]

\(W_n\)：对type-n VNF的处理能力
\(X_{i,j}^l\)：表明SFC \(S_i\) 的第\(l\)个\(VNF\)是否运行在服务器\(d_j\)上
- 特别地，此处假设SFC为单流，即SFC中的一个VNF只能运行在一个服务器上
- \(\sum_{d_{j} \in \mathbb{D}} X_{i, j}^{l}=1, \quad \forall S_{i} \in \mathbb{S}, \forall l \in\left[1,\left|S_{i}\right|\right]\)

延迟约束 Latency Limitation

本文考虑了两种延迟：

排队延迟（queueing delay）
- \(q_j\)：SFC在AP \(d_j\) 处排队产生的延迟
- 对于每个AP，将其建模为一个\(M/M/1\)队列，则其满足Little law
- \(q_{j}=\frac{1}{\alpha_{j}-\sum_{S_{i} \in \mathbb{S}} A_{i, j} \cdot r_{i}}\)
  - 式中，\(A_{i,j}\)表示\(S_i\)是否从\(d_j\)接入网络
  - 每个SFC仅有一个AP，故有\(\sum_{d_{j} \in \mathbb{D}} A_{i, j}=1, \quad \forall S_{i} \in \mathbb{S}\)
传播延迟（propagation delay & transmission delay）
- \(l_i(u,v)\)：SFC \(S_i\)在链路\(e(u,v)\)上进行传输产生的延迟

故总延迟为：

\[\begin{aligned} \sum_{d_{j} \in \mathbb{D}} A_{i, j} \cdot q_{j}+\sum_{\Phi_{i}^{l \prime} \subseteq S_{i}} Z_{i(u, v)}^{l l^{\prime}} \cdot l_{i(u, v)} \leq \beta_{i} \\ \forall e(u, v) \in \mathbb{E}, \forall S_{i} \in \mathbb{S}, 1 \leq l<l^{\prime} \leq\left|S_{i}\right|, j=u \text { if } l=1 \end{aligned}\]

运行约束 Running VNF

对于\(S_i\)，其所有VNF都应当被运行

\[\sum_{s_{i}^{l} \in S_{i}} \sum_{d_{j} \in \mathbb{D}} X_{i, j}^{l}=\left|S_{i}\right| \quad \forall S_{i} \in \mathbb{S}\]

优化目标

同时最小化服务器和链路的资源消耗

\[\begin{array}{cc} \min \sum_{d_{j} \in \mathbb{D}} \sum_{n \in \mathbb{N}} Y_{j, n} \cdot R_{n}+\sum_{e(u, v) \in \mathbb{E}} \sum_{S_{i} \in \mathbb{S}} \sum_{\Phi_{i}^{l l^{\prime}} \subseteq S_{i}} Z_{i(u, v)}^{l l^{\prime}} \cdot r_{i} \\ \text { s.t. } (1),(2),(3),(4),(5),(6),(7),(8) \end{array}\]

算法模型

Overview

问题难点

该问题是NP-hard问题
无法预测未来的SFC，只能最小化当前SFC的资源消耗

解决方案

两阶段：选择路径 -> 部署VNF

对于\(S_i = (\phi_i, t_i, r_i)\)，

选择路径：寻找从\(\phi_i \rightarrow d_i\)的满足约束的所有预规划路径\(P_i^{\Lambda}\)
部署VNF：对于每个路径\(p \in P_i^{\Lambda}\)，尽可能多的复用已运行的VNF来进行实际部署
最优方案：选择其中资源消耗最少的方案

选择路径

路径需满足

从\(\phi_i\)开始到\(t_i\)结束
实际延迟不超过延迟限制
每条边都满足可用带宽约束

构建矩阵

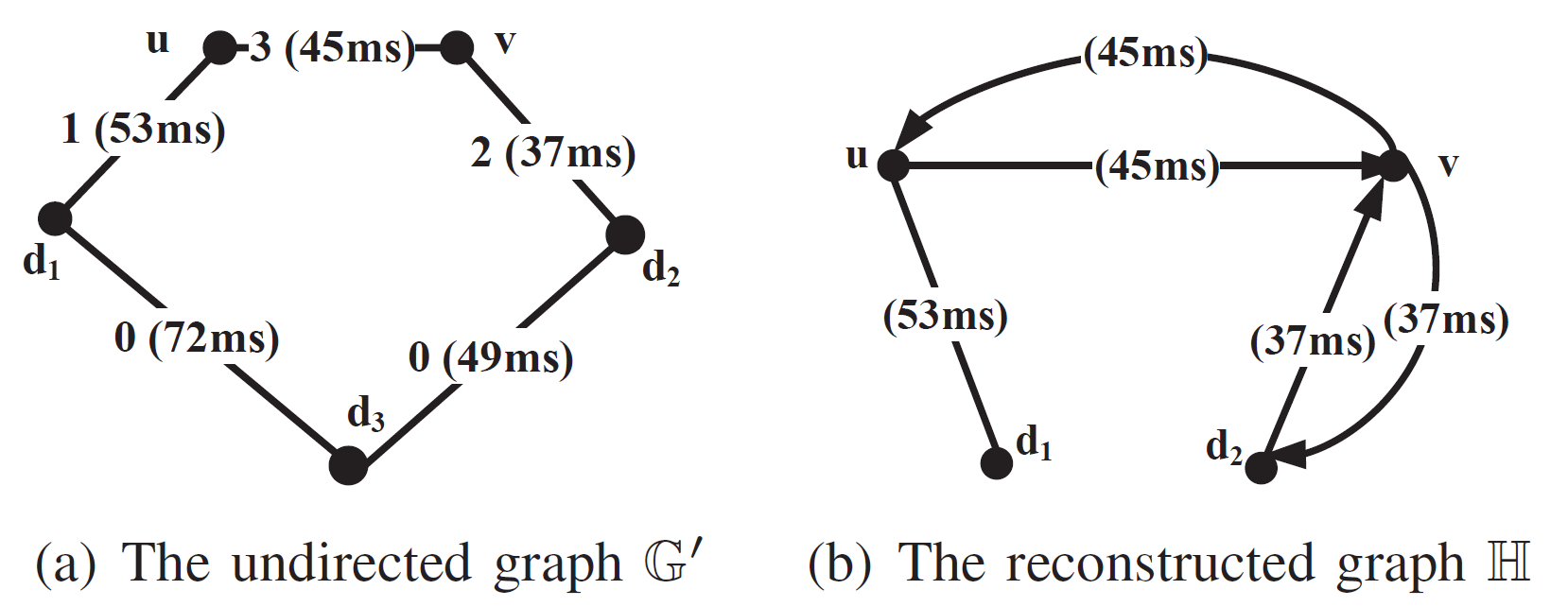

首先，构造无向加权图（见(a)）\(\mathbb{G}^{\prime}=\left(\mathbb{D}, \mathbb{E} ; w_{1}, w_{2}\right)\)，\(w_1\)和\(w_2\)分别表示该边的延迟和剩余带宽

重构矩阵

为了找到网络中所有对服务链\(S_i = \{s_i, s_2, \cdots, s_{|S_i|}\}\)可用的服务器和链路，本文构建了一个基于\(\mathbb{G}^{\prime}\)加权混合多图\(\mathbb{H}^{\prime}=\left(\mathbb{D}', \mathbb{E}' ; w\right)\)（见(b)），\(w\)是指每条边的延迟。重构步骤如下：

考虑服务器约束

首先将\(S_i\)的所有AP \(d_j \in \phi_i\)加入到\(\mathbb{H}\)，其它的服务器需满足以下条件之一才会被加入\(\mathbb{H}\)：

其剩余计算资源大于\(S_i\)所需的最小计算资源\(R_{min}^{i}\)（整条SFC中计算资源需求最小VNF的值）
它正在运行着的VNF中有SFC所需的VNF类型

考虑链路约束

一个服务器可能会被部署两次，部署路径可能会出现环
为了达到优化目标，每一条边仅可被通过2次，且需不同方向

每条链路\(e(u,v)\)的最大通过次数有三种情况

2次：当\(\left\lfloor\frac{\left.B_{(} u, v\right)}{r_{i}}\right\rfloor>1\)即剩余带宽资源大于需求时，加入权值为延迟\(l(e,v)\)的有向边\((u,v)\)和\((v,u)\)到\(\mathbb{H}\)
1次：当\(\left\lfloor\frac{\left.B_{(} u, v\right)}{r_{i}}\right\rfloor=1\)即剩余带宽资源等于需求时，加入权值为延迟\(l(e,v)\)的无向边\((u,v)\)到\(\mathbb{H}\)
0次：当\(\left\lfloor\frac{\left.B_{(} u, v\right)}{r_{i}}\right\rfloor<1\)即剩余带宽资源不足时，不加入\(\mathbb{H}\)

服务器通路验证

如果没有边与某服务器相连，就从\(\mathbb{H}\)中移除它。

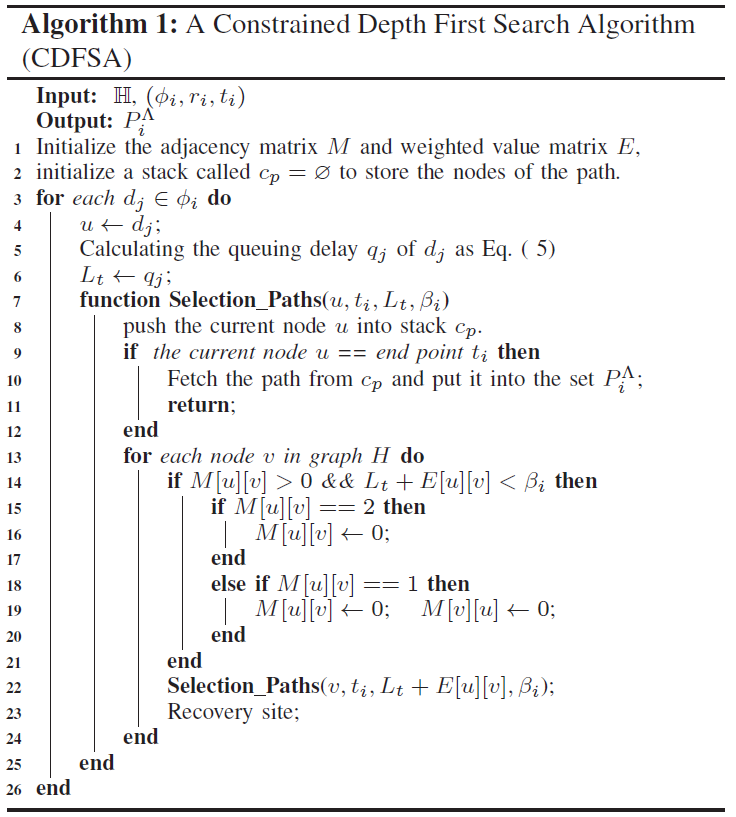

CDFSA

Constrained Depth First Search Algorithm

链路邻接矩阵 \(M\)：存储\(\mathbb{H}\)中的信息

\[M[u][v]=M[v][u]=\left\{\begin{array}{l} 0, \text { if there is no link, } \\ 1, \text { if there is an undirected link } \\ 2, \text { if there are two directed links. } \end{array}\right.\]

链路延迟矩阵 \(E\)：其每个元素\(E[u][v]\)表示链路\((u,v)\)的延迟为\(l(u,v)\)

算法流程

初始化：邻接矩阵M和延迟矩阵E
对于每一个AP \(d_j \in \phi_i\)，
- 当前节点 \(u=d_j\)
- 总延迟 \(L_t\) += \(q_j\) 排队延迟
- 寻找从当前节点\(u\)到\(t_i\)的路径
  - 记录节点选择顺序（加入栈\(c_p\)中）
  - 遍历图\(\mathbb{H}\)中的每一个节点\(v\)：
    - 若边\(e(u,v)\)是可通过的 (\(M[u][v]>0\)) 且满足延迟约束 (\(L_t+E[u][v] < \beta_i\))
      - 如果该边是有向边(\(M[u][v]=2\))，则将边\(e(u,v)\)不再是可通过的边(\(M[u][v]=0\))
      - 如果该边是无向边(\(M[u][v]=1\))，则将该边\(e(u,v)\)和\(e(v,u)\)都不再可通(\(M[u][v]=0, M[v][u]=0\))
    - 更新当前节点 \(u=v\)
  - 更新总延迟
- 递归调用，直到\(u=t_i\)，返回\(c_p\)并加入\(P_t^{\Lambda}\)

部署VNF

部署时应满足

VNF需顺序部署
被部署的服务器满足计算资源约束
尽可能重用已运行的VNF

构建矩阵

对于一个候选路径\(p \in P_t^{\Lambda}\)，

其中边个数为\(k\)，则服务器个数为\(k+1\)
其服务器组成为\(p= \{sp_0,sp_1,sp_2,\cdots,sp_k\}\)

\(S_i\)-\(p\)关系矩阵 \(A\)

矩阵形状为\(|S_i| \times (k+1)\)
\(A[l][j]\)表示VNF \(s_l \in S_i\)能否重用服务器\(sp_j\)，需满足两个约束：
- 该服务器已运行着此类VNF
- 该服务器对此类VNF的剩余处理能力满足约束
- \(A[l][j]=\left\{\begin{array}{ll} 1 & \text { if } W_{\left(d_{j}\right),\left(n_{l}\right)}-r_{i} \geq 0 \\ 0 & \text { otherwise. } \end{array}\right.\)

示例如下

\[\left.A= ( \begin{array}{cccccccc} & d_{0} & d_{1} & d_{2} & d_{3} & d_{2} & d_{4} & d_{4} \\ s_{0} & 0 & 1 & 0 & 1 & 0 & 1 & 0 \\ s_{1} & 0 & 0 & 1 & 0 & 1 & 0 & 1 \\ s_{2} & 0 & 1 & 0 & 1 & 0 & 1 & 0 \\ s_{3} & 1 & 1 & 1 & 0 & 1 & 0 & 0 \end{array}\right)\]

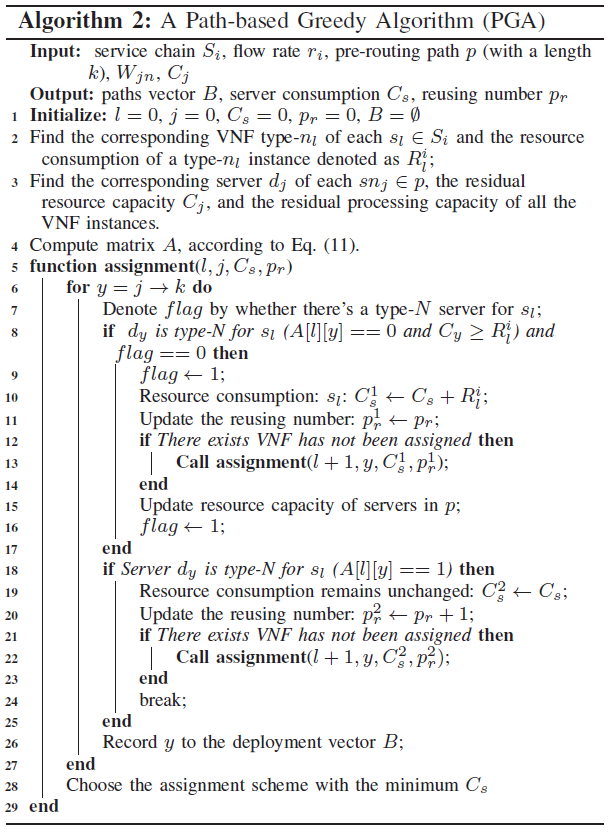

PGA

A Path-based Greedy Algorithm

每个VNF有两种服务器可部署

type-R：可复用的，已运行该类VNF的服务器
type-V：可新开的，有足够资源新开VNF的服务器

对于每个被部署的VNF \(s_l\) 有四种情况

情况1：先找到type-R，即最优方案
情况2：先找到type-V再找到type-R
情况3：仅找的type-V
情况4：两种都没找到，部署失败，拒绝该SFC

可以发现，对于每个VNF部署，最多只需尝试2种可选服务器

最优方案

对于每个候选路径\(p \in P_i^{\Lambda}\)，利用上述算法可以得到了其局部最优方案。之后，在这些候选路径中，选择资源消耗最少的方案，即为最优方案。

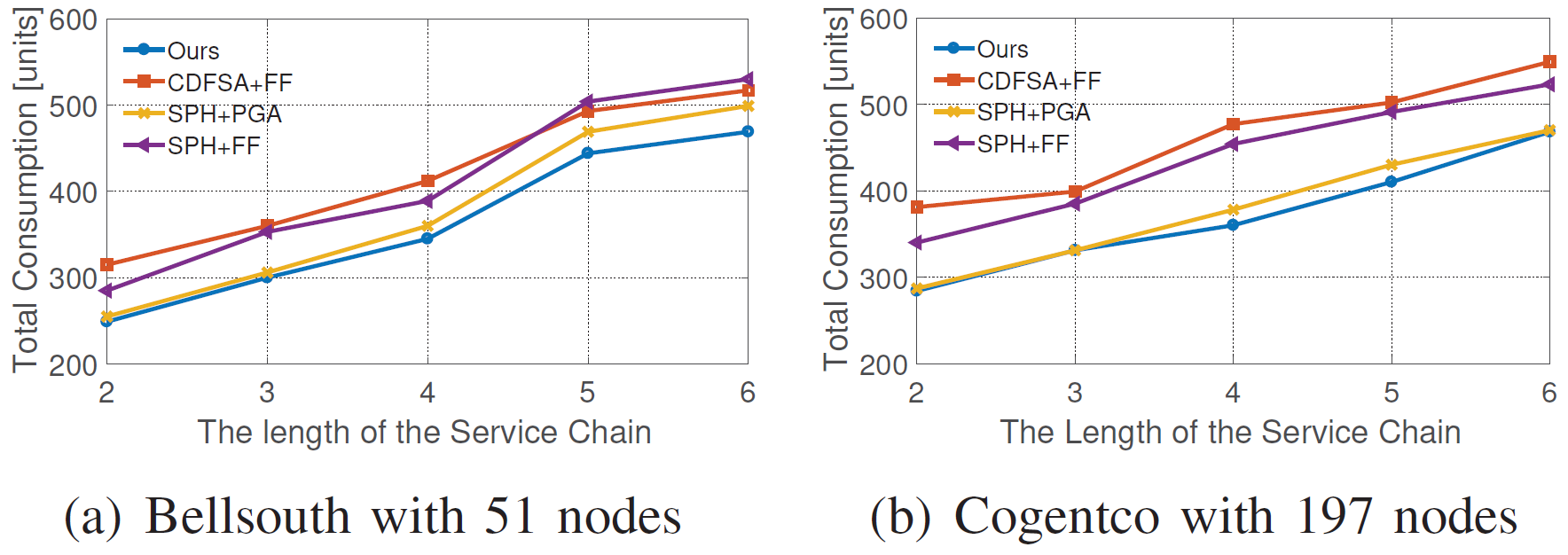

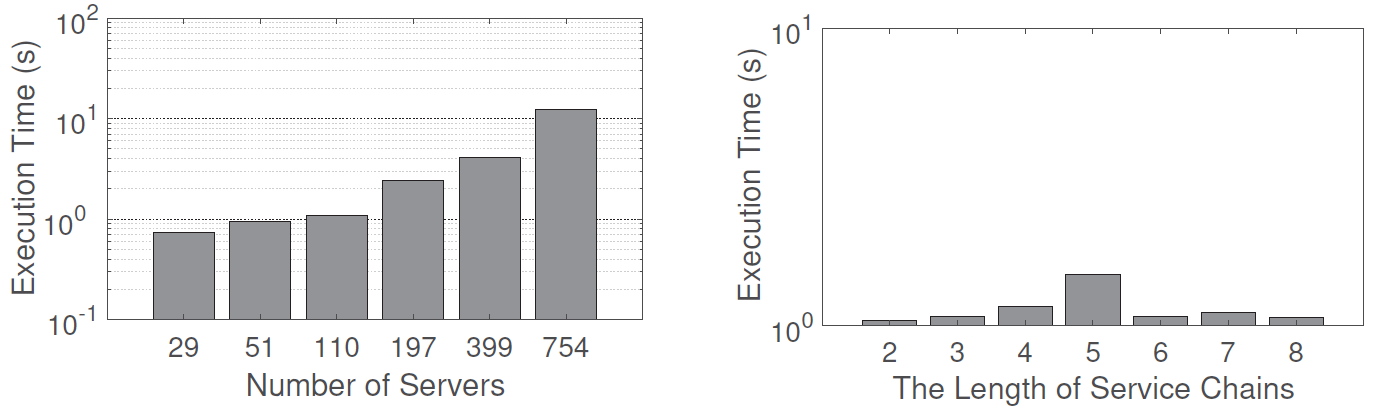

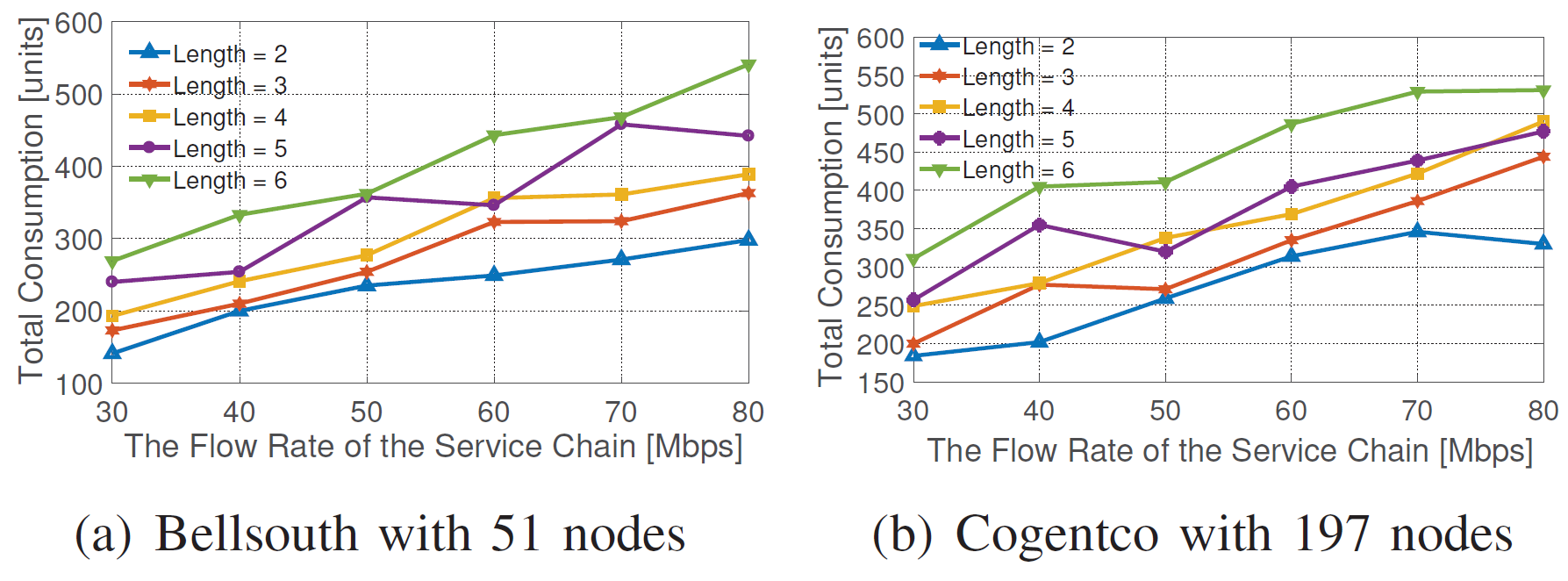

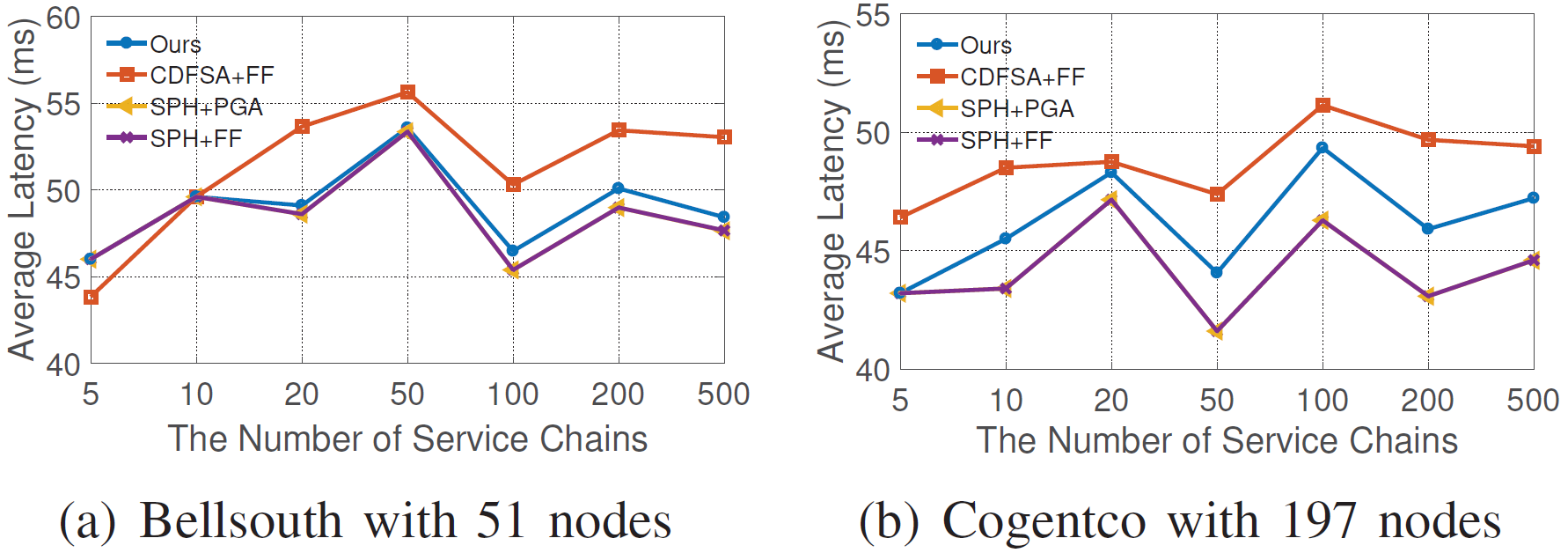

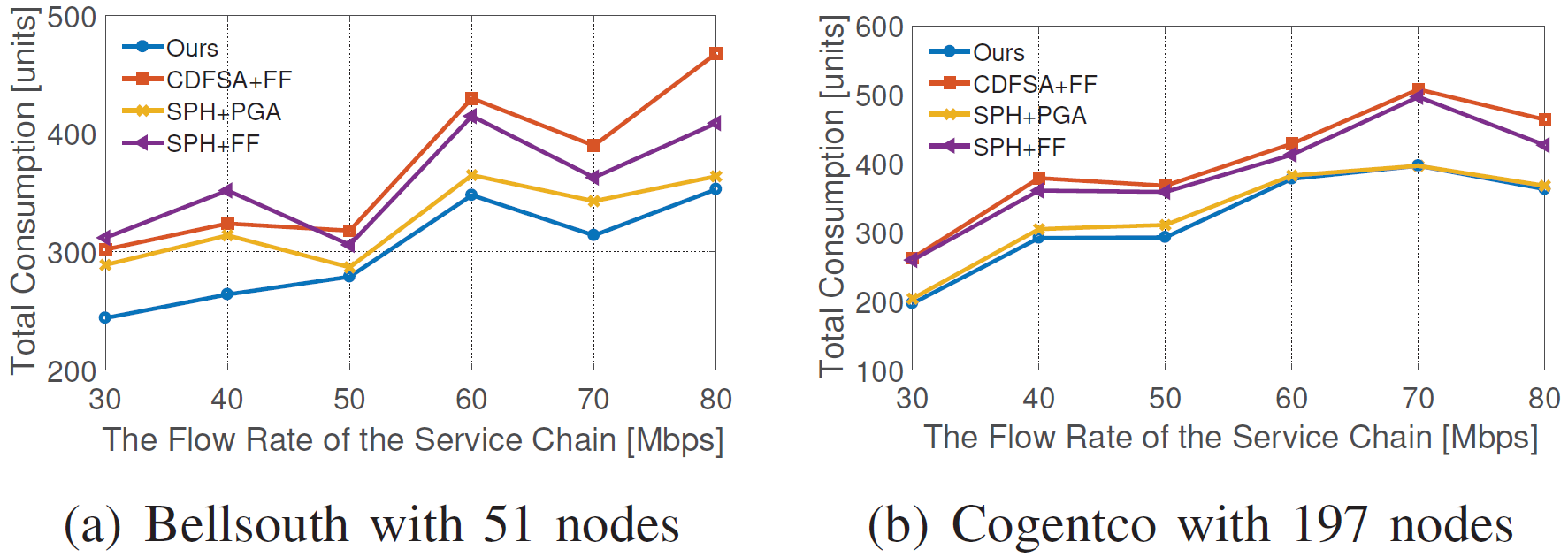

实验评估

设计实验

底层网络

网络拓扑

用不同大小的网络拓扑模拟不同的网络规模

名称	节点数	边数
Bellsouth	51	66
Cogentco	197	245
Kdl	754	899

服务器节点

为了模拟运行中的网络状态，每个服务器

当前剩余可用资源为\([0,200]\)单元
预先随机放置\([0,8]\)种类型的VNF（共20种）

物理链路

每条链路的带宽资源为\([0,1000]\) Mbps

服务功能链

SFC依次到达系统，为每个SFC从底层网络中随机挑选一组源节点（APs）和目标节点
