本文研究了多域非合作场景下的VNF放置问题,提出了一种深度强化学习DDPG算法与基于成本的首次拟合算法(CCF)相结合的方法来实现最大化VNF部署个数和最小化部署成本的目标。
论文简介
论文名称:Multi-domain Non-cooperative VNF-FG embedding: A deep reinforcement learning approach
论文作者:Quang Tran Anh Pham, Abbas Bradai, Kamal Deep Singh, Yassine Hadjadj-Aoul
发表期刊:INFOCOM-2019 (CCF-A)
研究方向:NFV 网络功能虚拟化
关键技术:多域非合作,虚拟网络功能嵌入, 深度强化学习
主要创新:多域非合作场景;多通道的VNF-FG请求矩阵表示;基于Cost的First Fit算法
下载论文
问题定义
缩写释义
缩写 | 描述 | 全称 |
---|---|---|
NFV | 网络功能虚拟化 | Network Function Virtualization |
VNF-FG | 虚拟网络功能转发图 | Virtual Network Function - Forwarding Graph |
VNF | 虚拟网络功能 | Virtual Network Function |
VL | 虚拟链路 | Virtual Link |
QoS | 服务质量 | Quality of Service |
DDPG | deep deterministic policy gradient |
VNF-FG
每个VNF-FG由若干由VL连接起来的VNF组成
- \(\mathcal{N'}\)表示VNF的集合,\(|\mathcal{N'}|\)为VNF个数
- 对于VNF,考虑\(K_{VNF}\)种资源,如CPU、RAM、Storage
- \(h_{n',k}\)表示VNF \(n'\)对资源\(k\)的请求量
- \(h_{n'} = [h_{n',0}, ..., h_{n',K_{VNF-1}}]\)表示VNF \(n'\)对各种资源的请求量
- \(\mathcal{L'}\)表示VL的集合,\(|\mathcal{L'}|\)为VNF个数
- 对于VL,考虑\(K_{VL}\)种资源,如bandwidth、latency、packet loss
- \(h_{l',k}\)表示VNF \(l'\)对资源\(k\)的请求量
- \(h_{l'} = [h_{l',0}, ..., h_{l',K_{VNF-1}}]\)表示VNF \(l'\)对各种资源的请求量
问题约束
一个VNF可以被成功部署在一个有足够的资源的主机上,且只能部署在一个主机上 \[\sum_{n^{\prime}} \phi_{n}^{n^{\prime}} h_{n^{\prime}, k} \leq r_{n, k}, \forall n, k\] \[\sum_{n} \phi_{n}^{n^{\prime}} \leq 1, \forall n^{\prime}\]
一个虚拟链路可以被部署在拥有足够资源且满足QoS要求的底层链路上
\[\sum_{l^{\prime}} \phi_{l}^{l^{\prime}} h_{l^{\prime}, b w} \leq r_{l, b w}, \forall l\] \[h_{l^{\prime}, \text {delay}} \leq D\left(\phi^{\prime^{\prime}}\right)\] \[h_{l^{\prime}, \text {loss}} \leq R\left(\phi^{l^{\prime}}\right)\]
VNF-FG 请求
一个三维矩阵 \(\left|\mathcal{N}^{\prime}\right| \times\left|\mathcal{N}^{\prime}\right| \times\left(2 \times K_{\mathrm{VNF}}+K_{\mathrm{VL}}\right)\),可以看做\(\left(2 \times K_{\mathrm{VNF}}+K_{\mathrm{VL}}\right) \text { -channel of }\left|\mathcal{N}^{\prime}\right| \times\left|\mathcal{N}^{\prime}\right|\),即\(\left(2 \times K_{\mathrm{VNF}}+K_{\mathrm{VL}}\right)\)个通道的\(\left|\mathcal{N}^{\prime}\right| \times\left|\mathcal{N}^{\prime}\right|\)的矩阵表示。
- \(K_{VL}\) 描述了虚拟链路的资源请求
- \(2 \times K_{VNF}\) 分别描述了源VNF和目的VNF的资源请求
资源价格
VNF \(n'\)放置在底层节点\(n\)上时,其资源\(m\)的价格表示为\(c^m_{n,n^{\prime}}\),则VNF \(n'\)的价格向量可表示为:\(\mathbf{c}_{n^{\prime}}=\left[\mathbf{c}_{0, n^{\prime}}, \mathbf{c}_{1, n^{\prime}}, \ldots, \mathbf{c}_{|\mathcal{N}|-1, n^{\prime}}\right]\),其中\(c_{i,n^{\prime}}=[\mathbf{c}_{0, n^{\prime}}^{0},\cdots,\mathbf{c}_{0, n^{\prime}}^{k_{VNF}-1}]\)。因此,需要用\(\left|\mathcal{N}^{\prime}\right| \times\left|\mathcal{N}^{\prime}\right| \times K_{VNF}\)矩阵来表示。
VL \(l'\)带宽资源的代价表示为\(c_{i,l'}\),则VL \(l'\)的价格向量可表示为:\(\mathbf{c}_{l^{\prime}}=\left[\mathbf{c}_{0, l^{\prime}}, \mathbf{c}_{1, l^{\prime}}, \ldots, \mathbf{c}_{|\mathcal{L}|-1, l^{\prime}}\right]\),需要用\(\left|\mathcal{L}^{\prime}\right| \times\left|\mathcal{L}^{\prime}\right|\)来表示。
这些价格由每个与决定,它们会被发送到中心客户。
算法模型

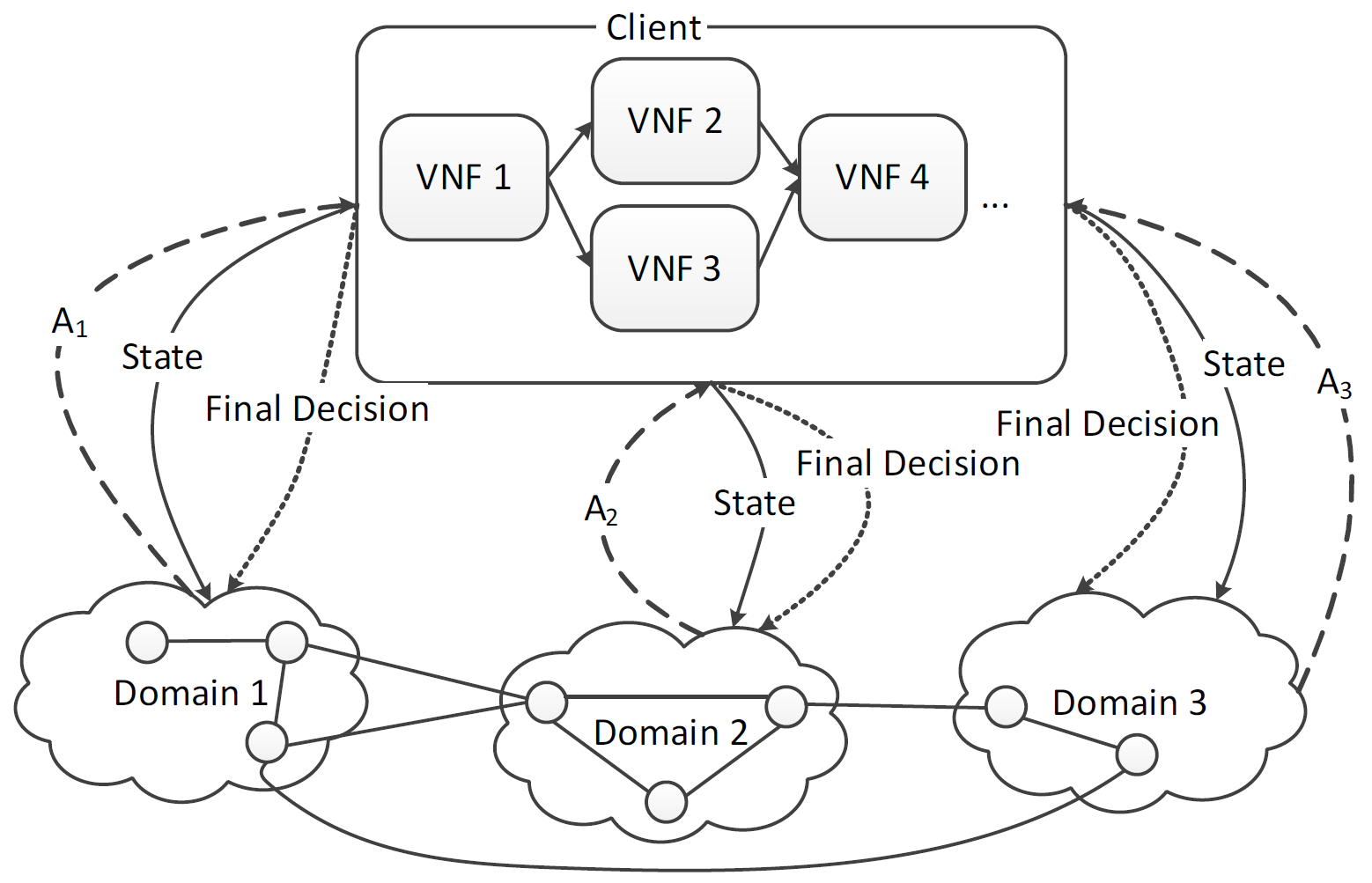

多域非合作架构
在该文中,环境是由多个非合作的域和一个中心客户(client)组成的。这些域有这些特征:
- 每个域都没有其他域的拓扑结构和资源信息
- 每个域不与其他域进行通信,
- 每个域单独做出决策将发送至中心客户,由中心客户根据价格进行选择
大致的决策流程如下:
- 中心代理将VNF-FG请求处理为一个三维向量,即
state
,然后发送给每个域 - 每个域使用actor网络根据
state
计算出action
。每个域的动作\(A_i\)是向中心客户提出的价格,如\(c_{n, n^{\prime}}^{k}, \forall n \in \mathcal{N}_{i}\)和\(c_{l, l^{\prime}}, \forall l \in \mathcal{L}_{i}\)分别代表节点和链路成本。 - 中心代理根据这些信息作出最终决策,每个域根据决策来部署VNF和VL,最后得到相应奖励
深度强化学习 DDPG
马尔科夫决策 MDP
- 环境 Environment:多个域和一个中心客户
- 状态 State:经过处理的VNF-FG请求,是一个三维矩阵。
- 动作 Action:行为就像是对出售其资源的域名的竞价,它包括对节点资源和链路资源的报价。
- 奖励 Reward:根据部署质量和资源报价,中心代理返回给每个域相应奖励 \[r_{i}=\sum_{n^{\prime} \in \mathcal{N}^{\prime}} \sum_{n \in \mathcal{N}_{i}} \sum_{k \in K_{c}} \omega_{n}^{n^{\prime}} c_{n, n^{\prime}}^{k} h_{n^{\prime}, k}+\sum_{l \in \mathcal{L}_{i}} \sum_{l^{\prime} \in \mathcal{L}^{\prime}} \omega_{l}^{l^{\prime}} c_{l, l^{\prime}} h_{l^{\prime}, b w}\] 式中,\(w_n^{n'}\)和\(w_n^{n'}\)表示放置成功二进制位,当且仅当节点和链路被成功放置且满足服务质量时才为1。

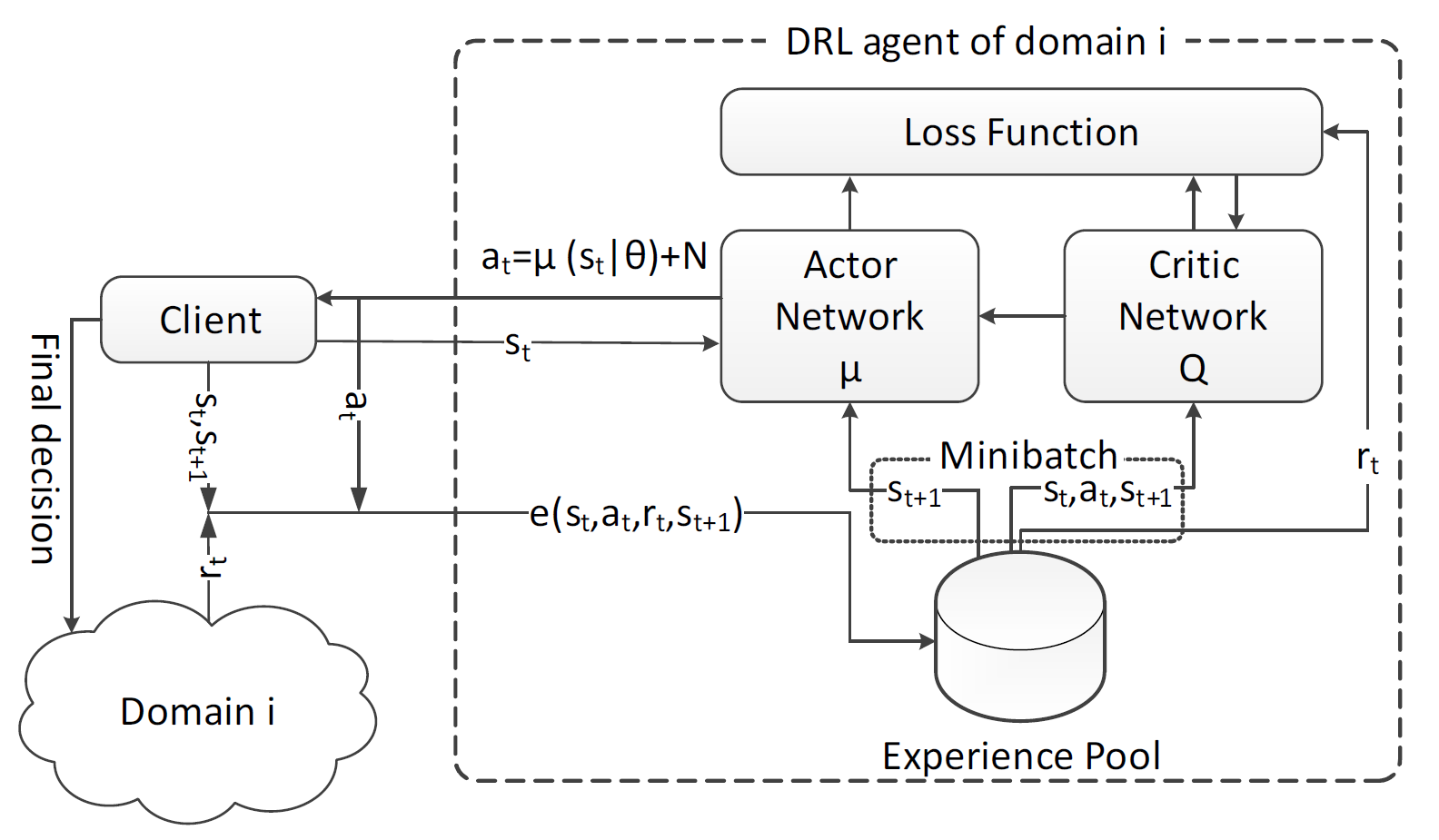

代理架构 Agent
DDPG由两个神经网络组成
- Actor network: 学习策略。根据当前策略和输入的\(s_t\)来生成动作,要注意的是,动作被添加了噪声\(N\)来使agent更好地探索环境。
- Critic network: 学习Q值。评估一个动作的优劣,来使actor学习到更好地策略。

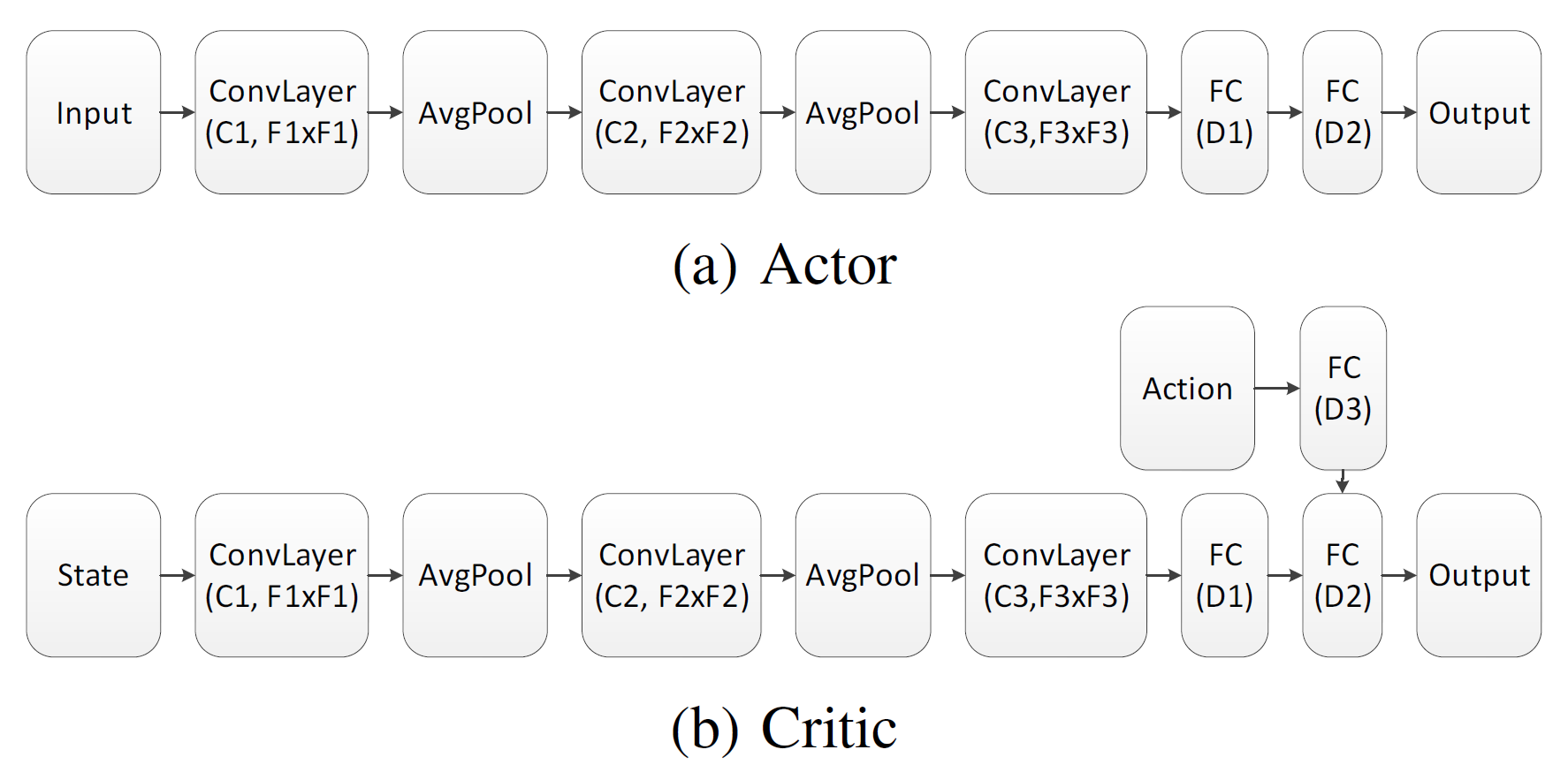

actor和critic神经网络由多种层组成来提取state中的信息,特别地,critic额外使用了卷积层来提取动作的特征:
- 3层卷积层 convolutional layers
- 卷积层\(i\)的过滤器和卷积核的大小为\(C_i\)和\((F_i, F_i)\)
- 卷积层的输出反映了虚拟链路及其属性间的相互影响
- 平均池化层 average pool layers
- 减少参数数量和防止过拟合
- 全连接层 Fully Connected layers
- 将这些反映state信息相互影响的中间输出映射为动作
收到每个域返回的动作(资源竞价),中心客户会做出最终的决定并执行,然后每个域会依据提供的资源收到相应的奖励,最后DRL代理会计算loss来更新参数。
对于域\(i\),其目标是找到一个从VNF-FG请求到本地动作的映射策略:\(\mu_i:S \rightarrow A_i\)来最大化获得奖励。
决策算法 CFF
在收集了来自不同域\(A_i\)的价格后,中心客户必须做出决定来部署其VNF-FG。虽然很难保证一条路径能够满足虚拟链路所需的QoS,但是可以保证VNFs的资源需求。因此,在部署VNF时,决策必须考虑底层节点的容量以及部署的成本。

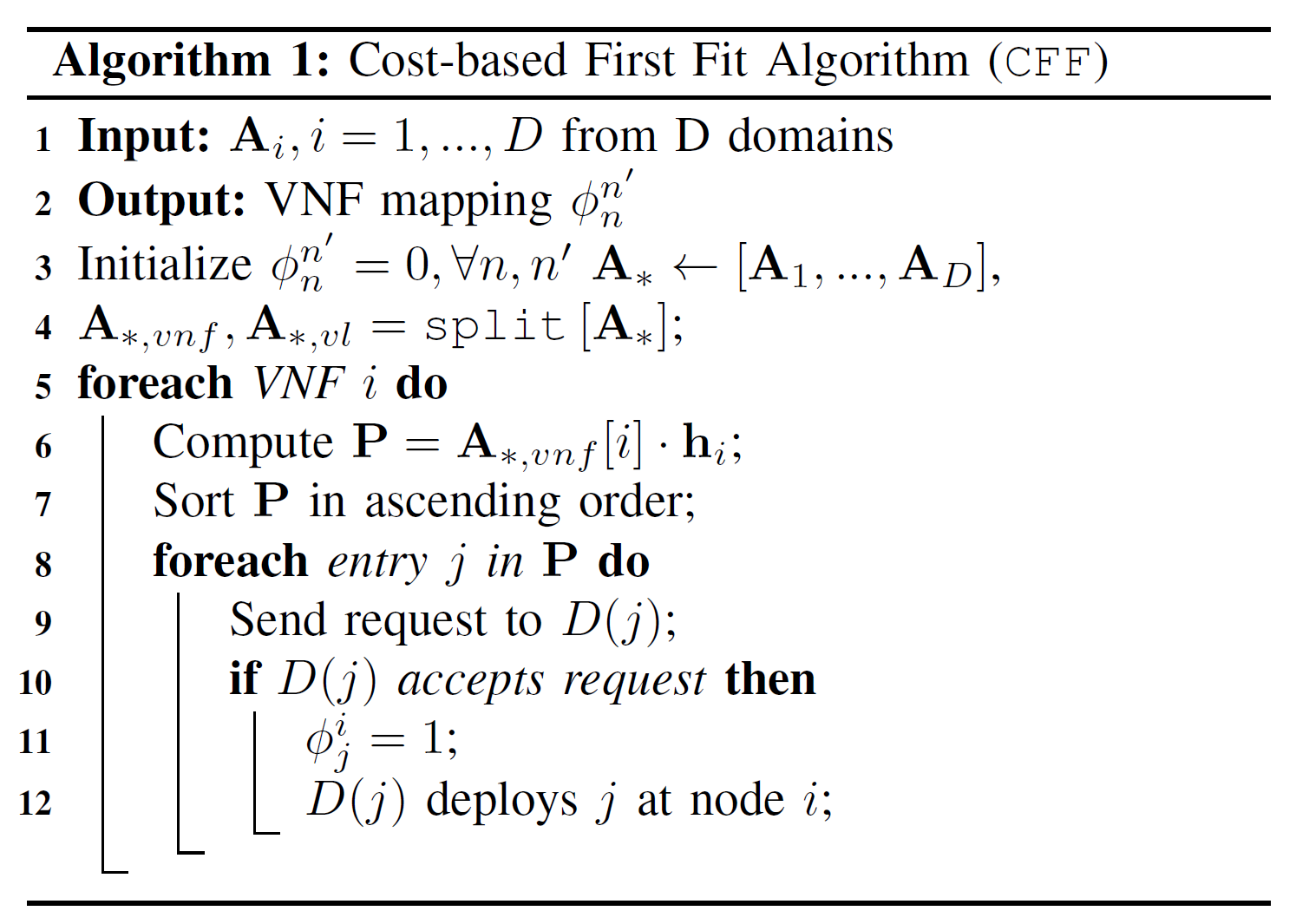

该文使用了将一种资源分配算法First-Fit算法改进为基于成本的First-Fit(CFF)算法来进行从VNF到底层节点的决策生成:
- 输入:每个域的动作\(A_i\)
- 输出:VNF的映射集合\(\phi_n^{n'}\)
- 初始化 \(\phi_n^{n'}=0, \forall n, n'\), \(A_* \leftarrow [A_1, \cdots, A_D]\)
- 将全局动作A_*分割为与VNF相关的成本\(A_{*,vnf}\)和与VL相关的成本\(A_{*,vl}\)
- 对于每个VNF \(i\):
- 实际部署成本等于VNF \(i\)的成本与其资源请求量\(h_i\)的点乘:\(P = A_{*,vnf}[i]=c_i \cdot h_i\),由此可得到每个底层节点部署当前VNF的成本
- 按照部署成本\(P\)进行升序排列
- 对于排列后的域序列中的单个域\(j\):
- 中心代理具有\(j\)的域\(D(j)\)发送请求
- 如果域$D(j)接受了该请求,那么
- \(\phi_n^{n'}=1\),域\(D(j)\)部署j到节点i上
映射VNF策略的目标是最大化部署个数和最小化部署成本。映射虚拟链路\(l'\)时,根据\(A_{*,vl}[l']\)作为链路权重,使用Dijkstra算法来寻找最小成本的链路。
性能评估
设计实验
网络拓扑设置
- BtEurope网络拓扑:24个节点和37个全双工边
- 链路资源容量:20 Mbps, 30 Mbps, 50 Mbps, 100 Mbps随机分配
- 节点资源容量:\((0.3, 2.0)\) 随机分配
- 使用延迟和丢包率来评价网络虚拟链路的部署质量
VNF-FG配置
- 3到6个VNF组成,VNF连接率为0.5
- VNF资源请求量被进行归一化
- VL请求:\((1,30)\) Mbps随机分配,延迟为1100毫秒,延迟率为0%0.5%
神经网络参数
符号 | 含义 | 取值 |
---|---|---|
\ | 优化器 | Adam |
\ | actor学习率 | \(10^{-4}\) |
\ | critic学习率 | \(10^{-3}\) |
\(\gamma\) | 折扣因子 | 0.99 |
\(\tau\) | target网络更新系数 | =0.001 |
\ | batch size | 32 |
\ | 全连接层unit个数 | 300 |
\ | 卷积层卷积核 | \((4,4),(2,2),(5,5)\) |
对比算法
- CFF-SD
single domain with CFF,单域CCF算法,是非竞争的 - CFF-3D
three domain with CFF,三域使用CCF算法 - SA simulated annealing algorithm,模拟退火算法
- SA-CFF
simulated annealing algorithm with CFF,模拟退火和CCF算法结合
评估指标

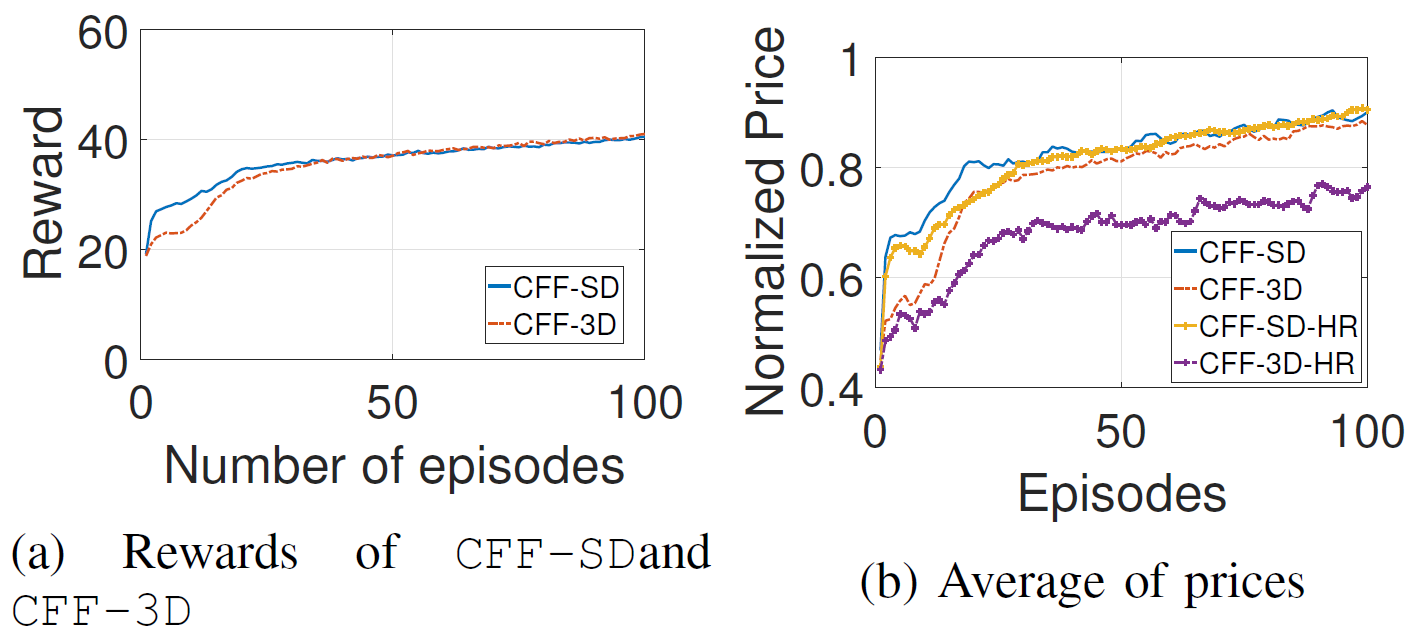

平均奖励和单位价格
VNF和VL部署成功率

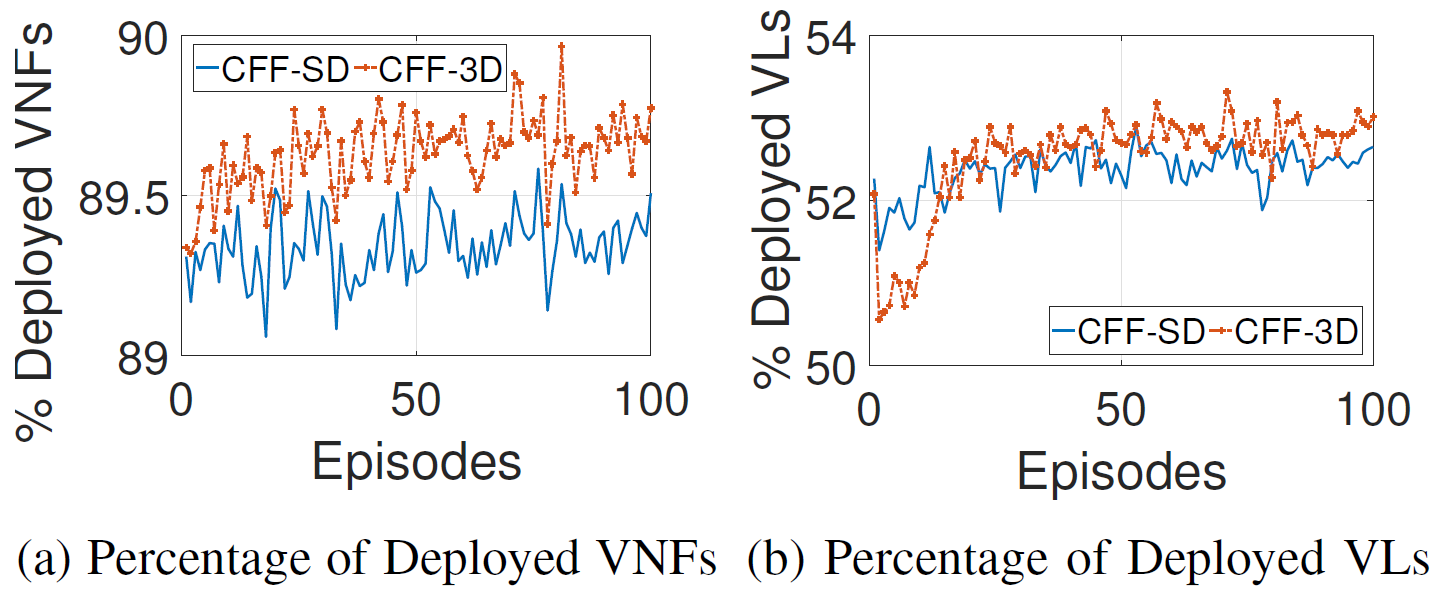

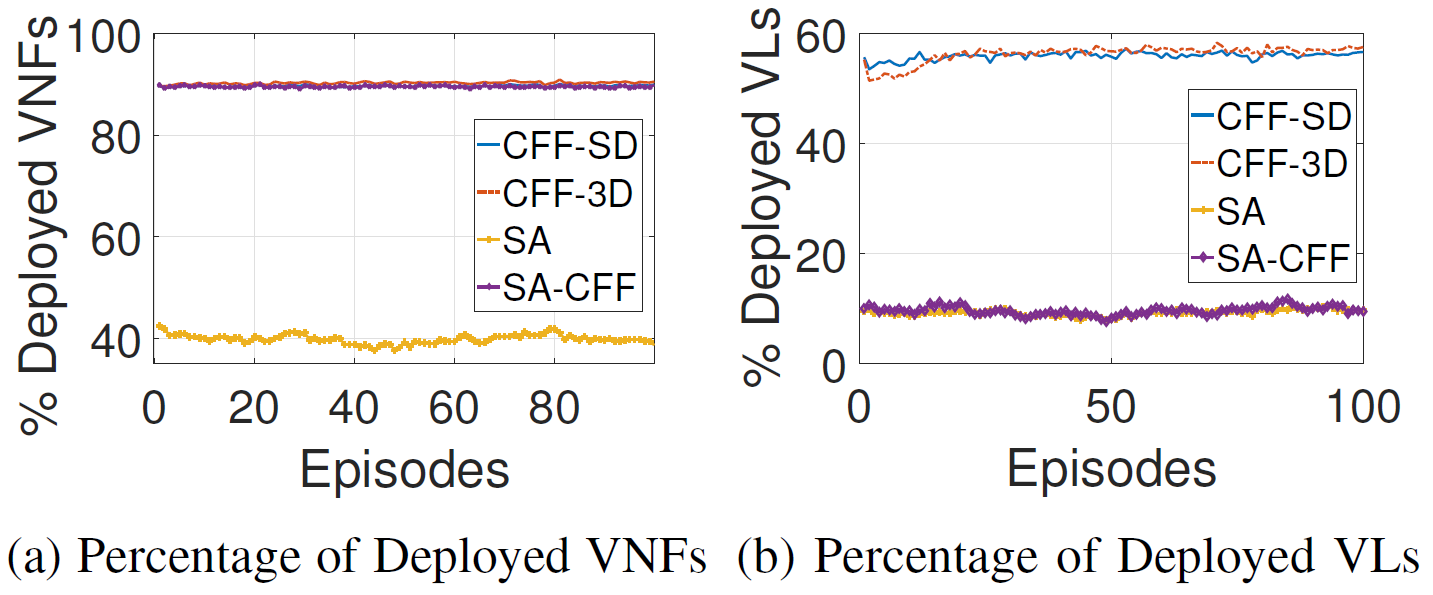

部署成功率对比
多域部署情况

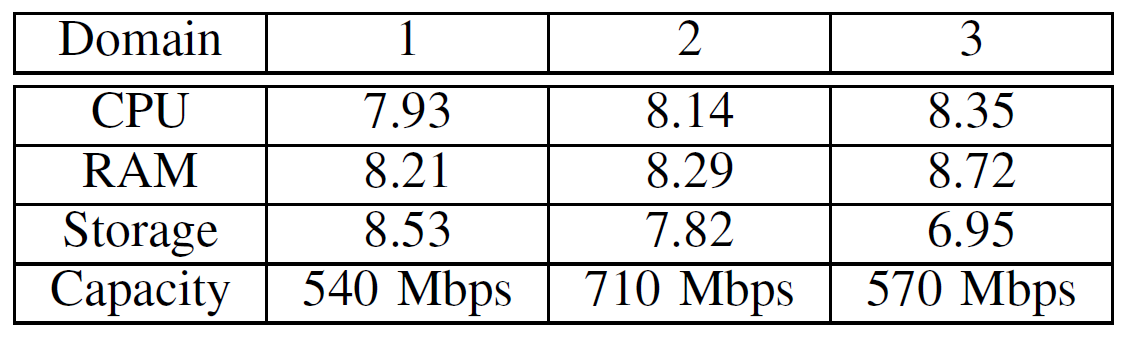

每个域平均资源情况
- 域1有最少的CPU和RAM资源
- 域3有最少的存储资源

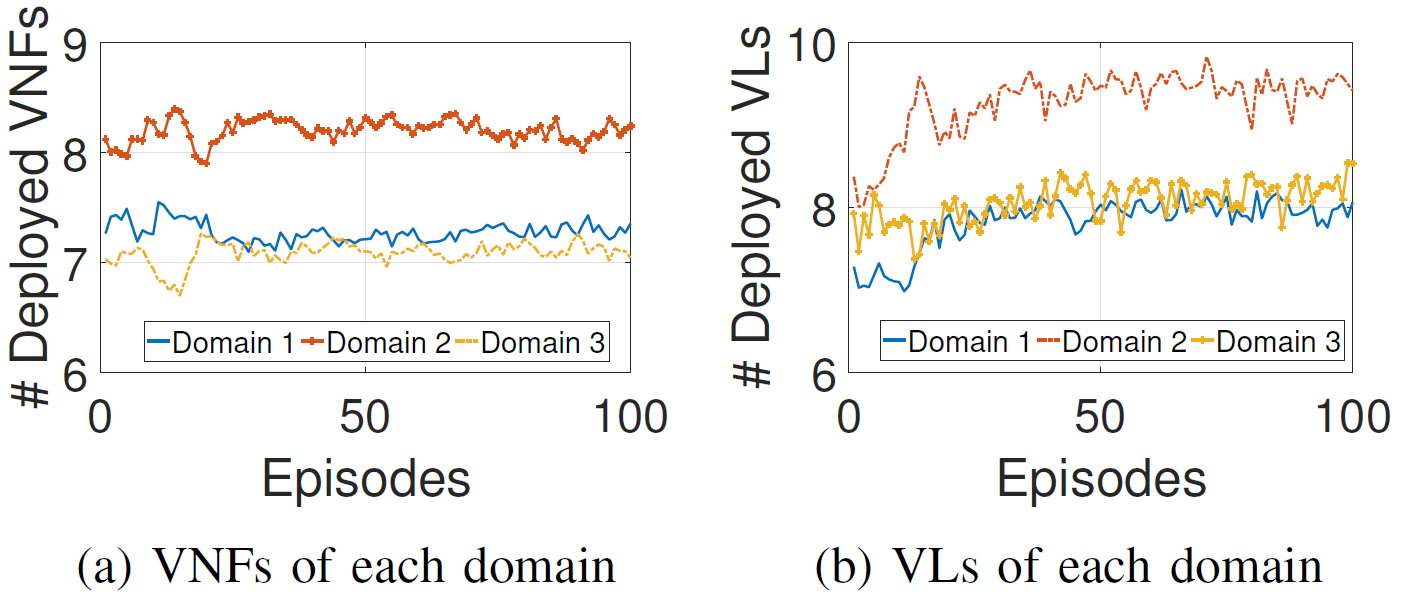

每一个域实际部署情况
- 域2部署的VNF和VL都是最多的
- DRL会考虑负载均衡来进行放置决策
总结思考
- 场景特殊:多域非合作场景下的VNF放置问题
- 资源种类多:对于VNF和VL均考虑多种资源约束
- 矩阵构造:将VNF-FG请求处理为一个包含VNF和VL请求信息的3维矩阵
- 深度强化学习:使用了DDPG的DRL方法来训练神经网络
- 改进启发式算法:改进了First Fit算法来达到最小化部署成本的目标
