本篇论文将强化学习A3C算法与图卷积神经网络GCN相结合，并且设置了多目标的奖励函数，提出了一种更加高效的虚拟网络嵌入算法。
论文简介
论文名称：Automatic Virtual Network Embedding: A Deep Reinforcement Learning Approach with Graph Convolutional Networks
论文作者：Zhongxia Yan, Jingguo Ge, Y ulei Wu, Senior Member , IEEE, Liangxiong Li, Tong Li
发表期刊：JSAC-2020 (CCF-A)
研究方向：NFV 网络功能虚拟化
关键技术：虚拟网络嵌入, 强化学习, 图卷积神经网络
主要创新：强化学习结合图卷积神经网络、并行的强化学习框架、多目标的奖励函数
下载论文
词汇缩写
| 缩写 | 描述 | 全名 |
|---|---|---|
| VNE | 虚拟网络嵌入 | Virtual Network Embedding |
| VNR | 虚拟网络请求 | Virtual Network Request |
| RL | 强化学习 | Reinforcement Learning |
| GCN | 图卷积神经网络 | Graph Convolutional Network |
| A3C | Asynchronous Advantage Actor-Critic |
问题建模
底层网络
加权无向图 \(G_s = (N_s, L_s, A^n, A^l)\)
- \(N_s\)：物理节点的集合
- \(L_s\)：物理链路的集合
- \(A^n\)：节点属性，如CPU processing capability, memory space and node reliability
- \(A^l\)：链路属性，如bandwidth, latency and packet loss rate
本文仅考虑CPU资源和带宽资源分别作为节点和链路的属性
虚拟网络请求
虚拟网络：加权无向图 \(G_v = (N_v, L_v, R^n, R^l)\)
- \(N_v\)：虚拟节点的集合
- \(L_v\)：虚拟链路的集合
- \(R_n\)：虚拟节点请求的集合
- \(R_l\)：虚拟链路请求的集合
虚拟网络请求：\(VNR = (G_v, t_a, t_d)\)
- \(t_a\)：VNR到达时间
- \(t_d\)：VNR离开时间
问题约束
映射问题 \(M: G_{v}\left(N_{v}, L_{v}\right) \rightarrow G_{s}^{\prime}\left(N_{s}^{\prime}, L_{s}^{\prime}\right)\)
- 节点映射：CPU资源约束
- 链路映射：带宽资源约束
优化目标
接受率
底层网络在时间\(T\)接受率为
\[AC_Ratio(T) = \frac{\sum_{t=0}^{T}{NUM\_VNR\_S}}{\sum_{t=0}^{T}{NUM\_VNR}}\]
- \(NUM\_VNR\_S\)：成功嵌入的VNR数量
- \(NUM\_VNR\)：VNR的总数量
长期平均收益
单个VNR \(G_v\) 被嵌入成功的收益为
\[\operatorname{Rev}\left(G_{v}\right)=\sum_{n_{v} \in N_{v}} \operatorname{CPU}\left(n_{v}\right)+\sum_{l_{v} \in L_{v}} B W\left(l_{v}\right)\]
底层网络长期平均收益为
\[Rev(T) = \frac{\sum_{t=0}^{T}Rev(G^t_v)}{T}\]
- \(G^t_v\)：表示时间\(t\)是被成功嵌入的VNR
运行时间
权衡性能与时效，适应实时场景。
VNE

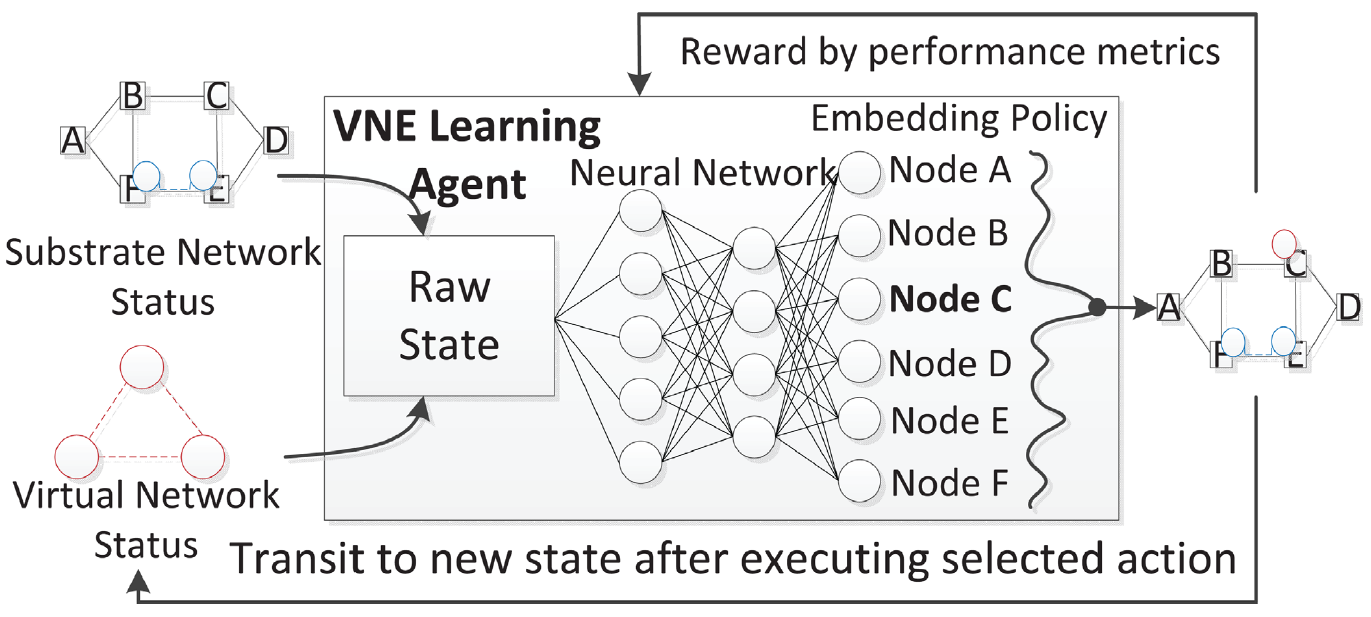

算法模型
为了适应RL框架，本文Agent使用单步决策，即每一次决策生成的是一个虚拟节点的放置策略
当获取一个虚拟节点的放置策略后，尝试将其进行放置
环境 Environment
由底层网络及其相关设定构成
状态 State

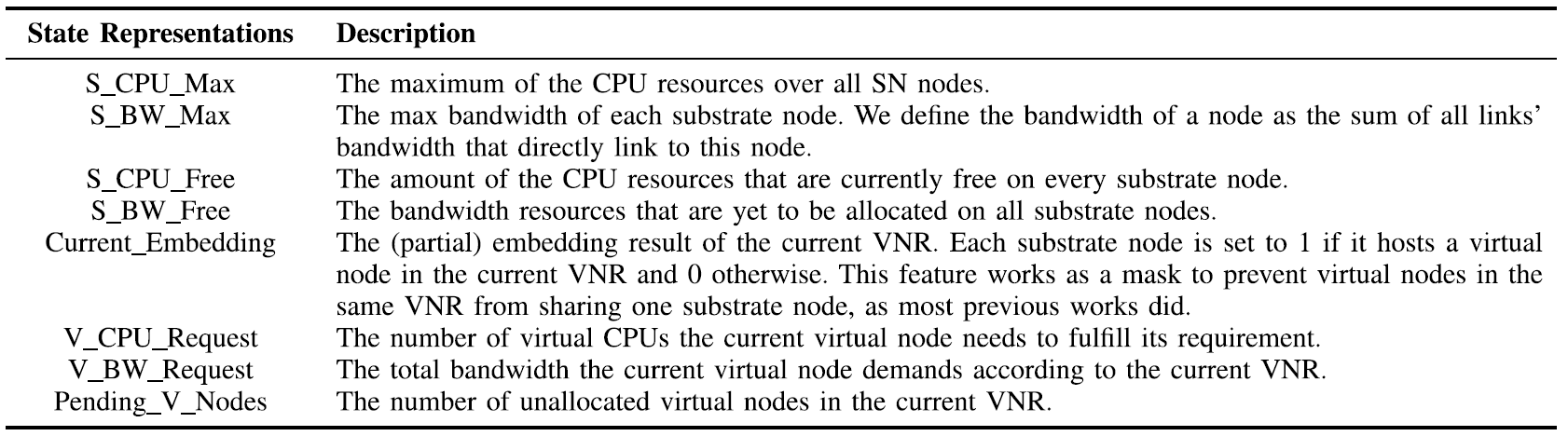

所需状态表示如下：

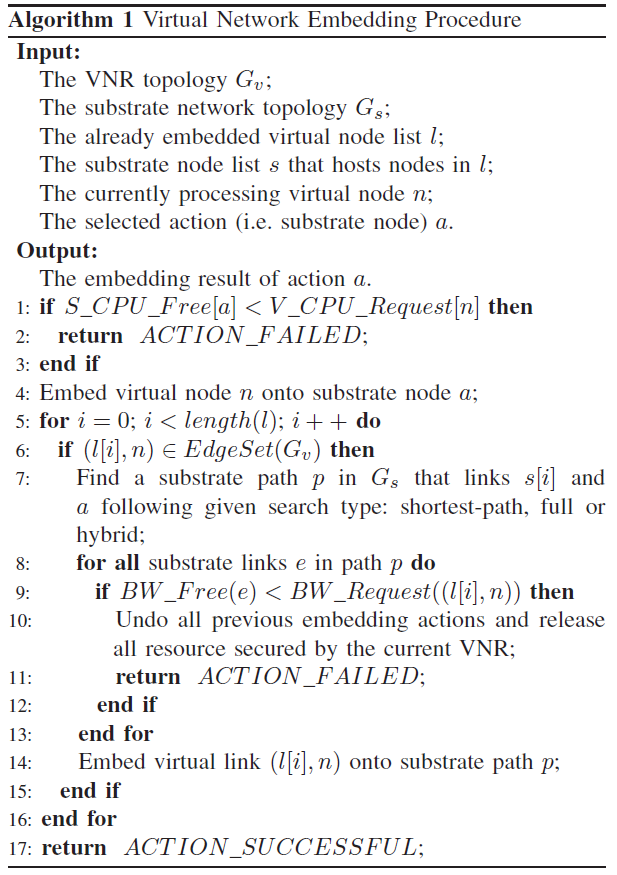

动作 Action
在Agent生成单个虚拟节点的放置决策后，需尝试对其进行放置，此时要满足以下约束
- 被选物理节点可用资源 > 当前虚拟节点资源请求
- 存在带宽资源充足的链路来放置虚拟链路

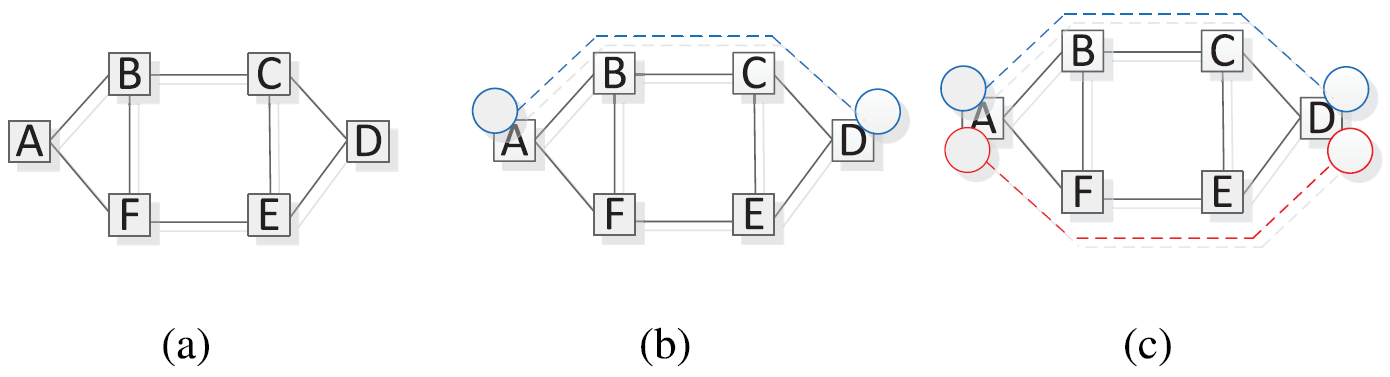

对于链路的搜索，本文采用混合搜索策略：优先尝试最短路径，若失败则尝试其他次优路径。

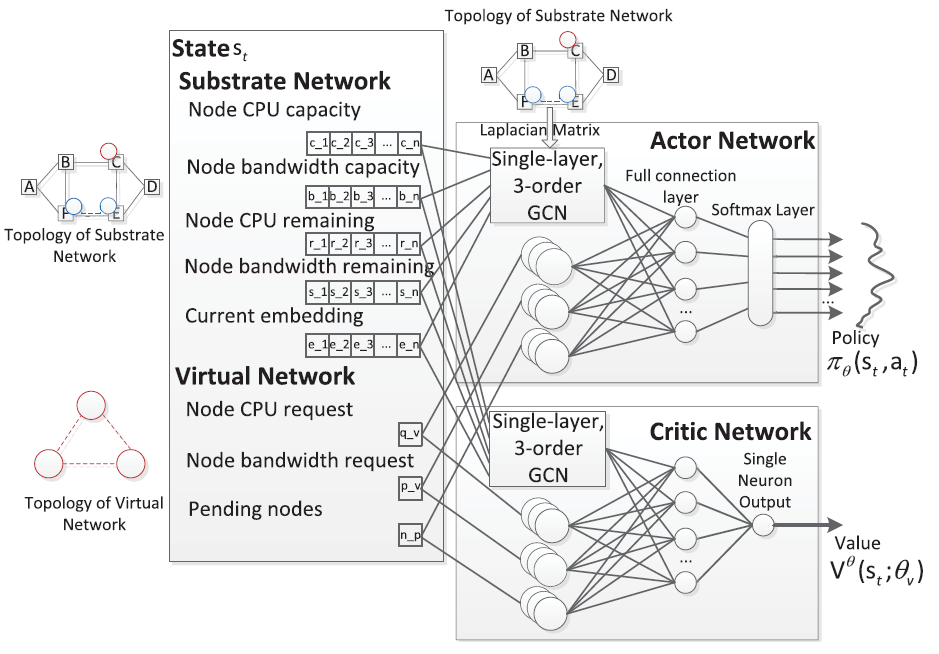

代理 Agent
GCN
策略生成
A3C 并行训练

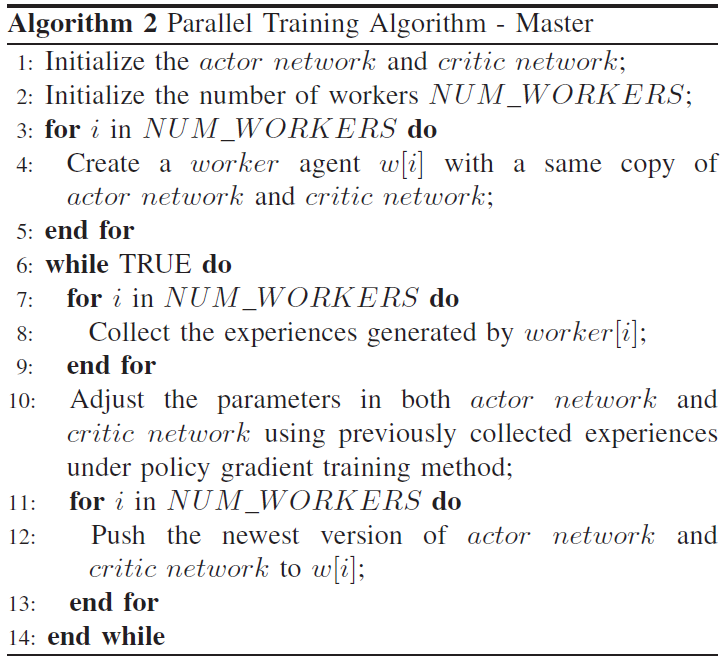

Master

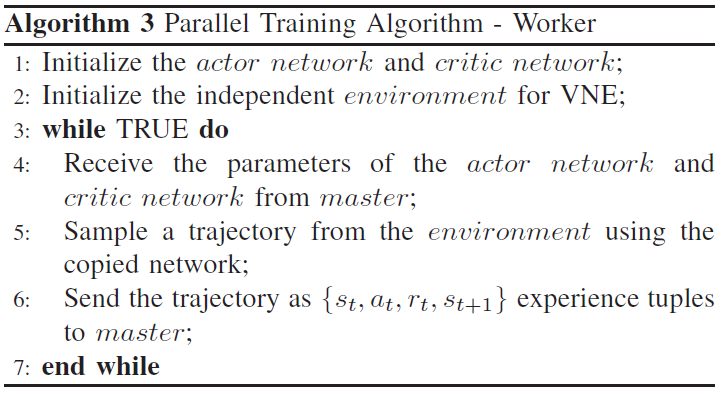

Worker
奖励 Rewords
- 动作反馈 action feedback
\[r_{a}=\left\{\begin{array}{cl} 100 \gamma_{a} & a_{t} \text {is successful} \\ -100 \gamma_{a} & \text {otherwise} \end{array}\right.\]
- 成本效益 cost-efficient
\[r_{c} = \frac{\delta(revenue)}{\delta(cost)}\]
- 负载均衡 Load balancing
\[r_{s} = \frac{S_CPU_Remaining[a]}{S_CPU_Max[a]}\]
- 资格痕迹 eligibility trace
\[e g b_{-}{trace}_{t}[i]=\left\{\begin{array}{cl} \gamma_{e}\left(e g b_{-}{trace}_{t-1}[i]+1\right) & i==a_{t} \\ \gamma_{e} {egb}_{-} {trace}_{t-1}[i] & \text { otherwise } \end{array}\right.\]
故最终对于动作\(a{t}\)奖励函数（Reward Function）为
\[Reward[a_{t}]=\frac{r_{a} r_{c} r_{s}}{e g b{-}trace[a_{t}]+\epsilon}\]
性能评估

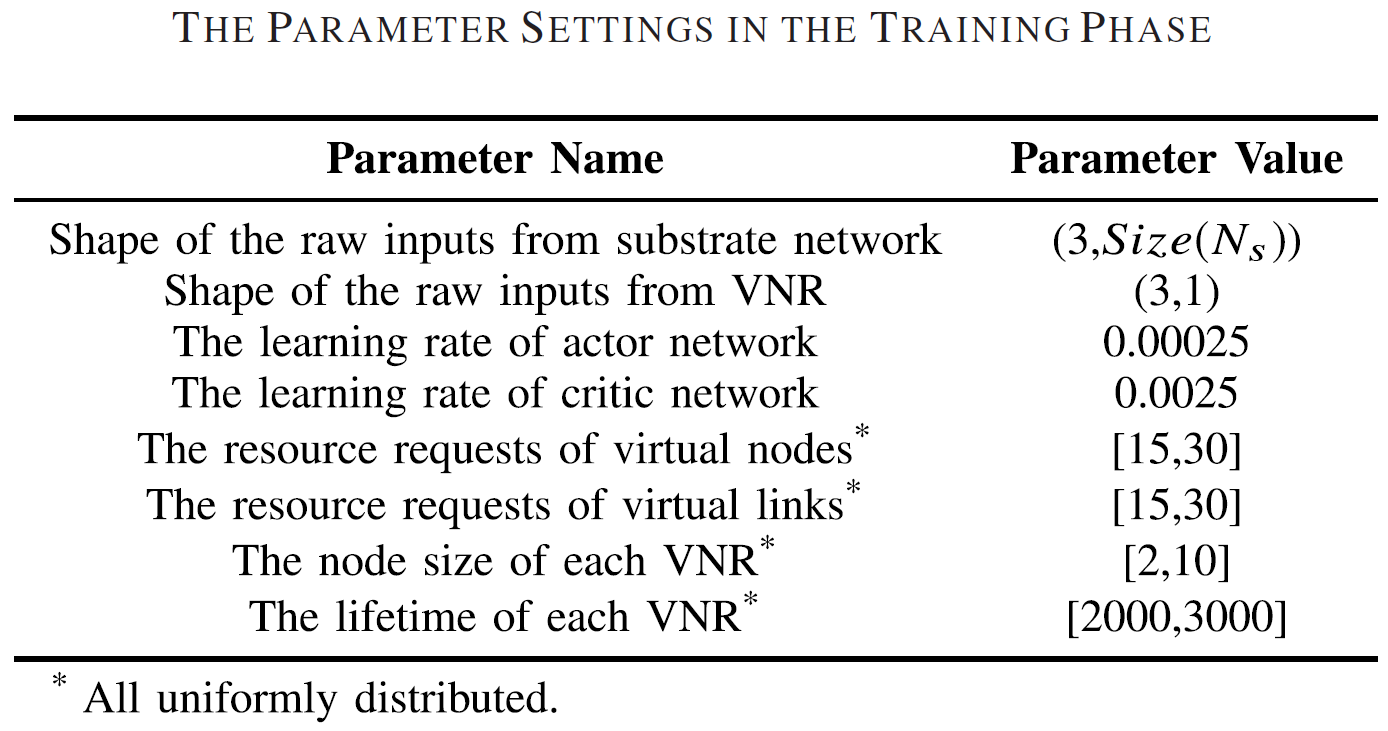

设计实验
- 底层网络拓扑
- 使用参数 \(\alpha = 0.5\) 和 \(\beta = 0.2\) 的 Waxman 随机图来生成一个底层网络拓扑
- 该网络具有100个结点和500条边（模拟一个中型的ISP）。
- 随机分配每个节点的CPU数量和边的带宽大小为50~100个单位。
- 虚拟网络请求
- 随机生成VNR时满足Possion process（泊松分布），每组评估持续50000个时间单位
- 即当VNR预期到达率为4个/100个时间单位时，则约有2000个VNR
- 每个VRN的生成周期满足平均值为500的指数分布
- 每个VNR的数量均匀分布在2~10之间
- 初始化VNR中的节点CPU需求和链路带宽需求为0~30的均匀分布
- 每对节点有50%的可能性形成边
- 动态设置参数
- VNR的到达率、节点及链路资源的分配、每个VNR的节点数量
- 我们可以通过调节这三个参数来评估各种VNE场景
- 测试阶段
- 学习代理仅使用actor网络生成嵌入策略，来从底层网络拓扑中选择合适的节点托管当前的虚拟节点
- 该代理已被训练72小时，经历了70000次训练迭代，进行了近1680000次不同的VNR
对比算法
- R-ViNE
使用基于确定的取整（rounding-based）的方法来获得与VNE问题对应的MIP的线性规划松弛（linear programming relaxation），以最小化VNR的成本 - D-ViNE
和RR-ViNE，但特殊在其取整方法是随机的 - GRC
一种基于全局资源容量管理的节点排序算法 - MCVNE
一种基于强化学习的 Monte-Carlo MCTS 动作空间搜索算法 - NodeRank
一种节点排序算法，灵感来自与Google的PageRank算法
它们基本覆盖了当前大部分算法的观点
评估指标

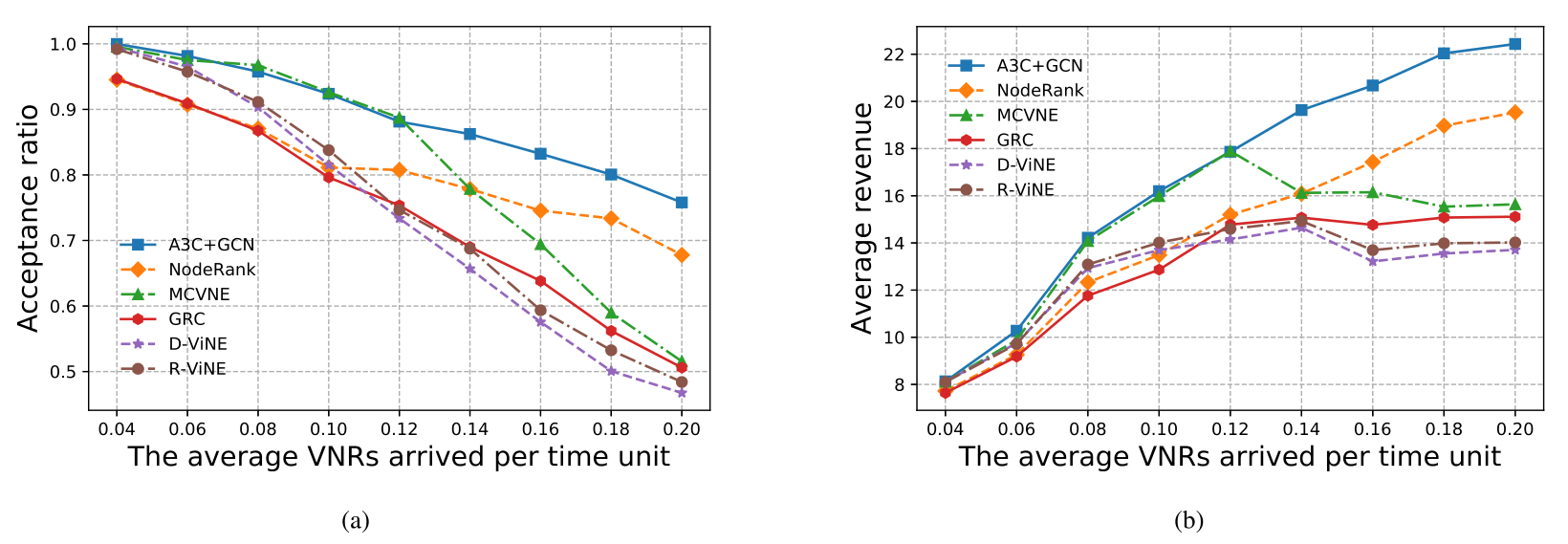

VNR 到达率测试
实际场景：虚拟网络总在忙碌时频繁接受VNR请求，空闲时则反之。
实验模拟：将到达率由4个/100时间单位逐渐增至20个/100时间单位，步长为2。
结果分析：该算法在VNR请求较频繁时，接受率和平均收益明显优于其他算法。

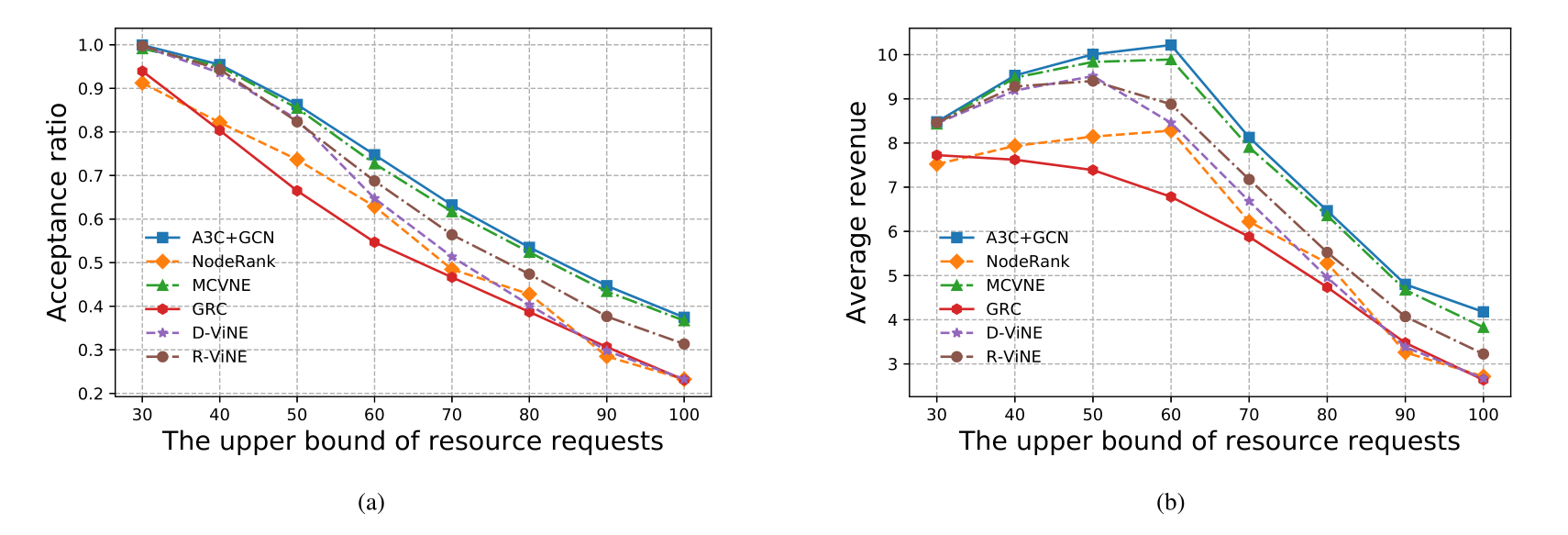

资源请求测试
实际场景：不同的网络服务具有不同的资源需求模式，比如：
- 计算密集型任务需要更多的节点资源（CPU）
- 而通信密集型任务需要更多的链路资源（带宽）
实验模拟：将节点与链路资源需求的逐渐由[0,30]升至[0,100]的平均分布，步长为10。
结果分析：随着资源需求越来越多，嵌入的成功率也会都明显随之降低，但该算法的表现依然是最忧的。

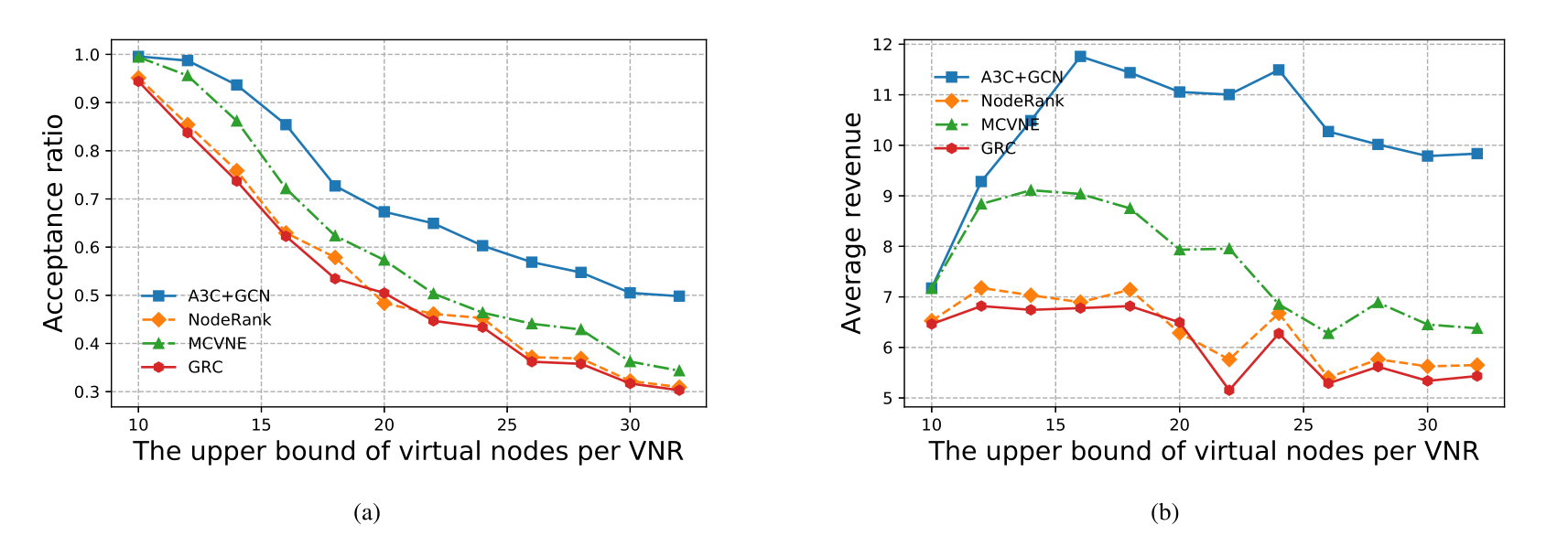

节点数量扩展性测试
实际场景：企业级用户对网络服务需求量较大，个人用户服务使用的节点数量较小。
实验模拟：将VNR中的虚拟节点数量从[2,10]的均匀分布增加到[2,32]，步长为2。
结果分析：该算法优势明显，但可以发现当节点逐渐增加时，接受率下降明显
原因分析：
- 因为每个VNR都必须作为一个整体成功地嵌入；一个更大的VNR意味着在嵌入的中间步骤中失败的机会更多；
- 因为同一VNR中的两个虚拟节点不能共享一个特定的基板节点，单个VNR中的更多节点限制了候选动作空间

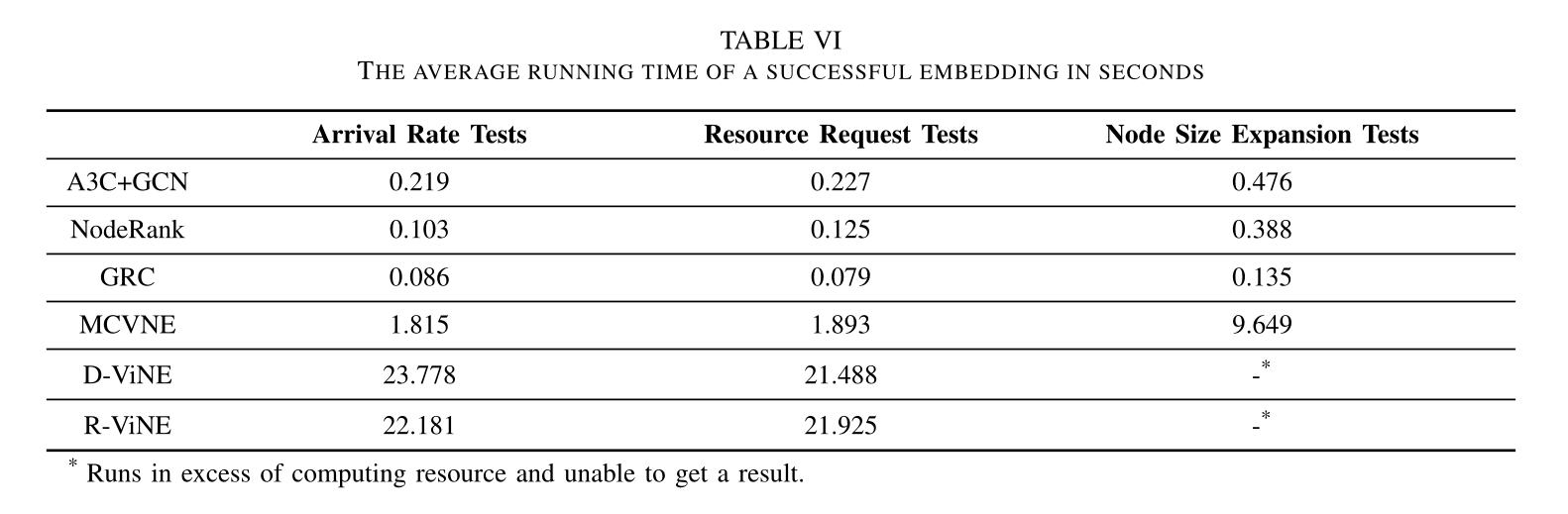

平均运行时间统计
平均运行时间指VNE算法处理一个完整VNF的平均时间开销
验证测试

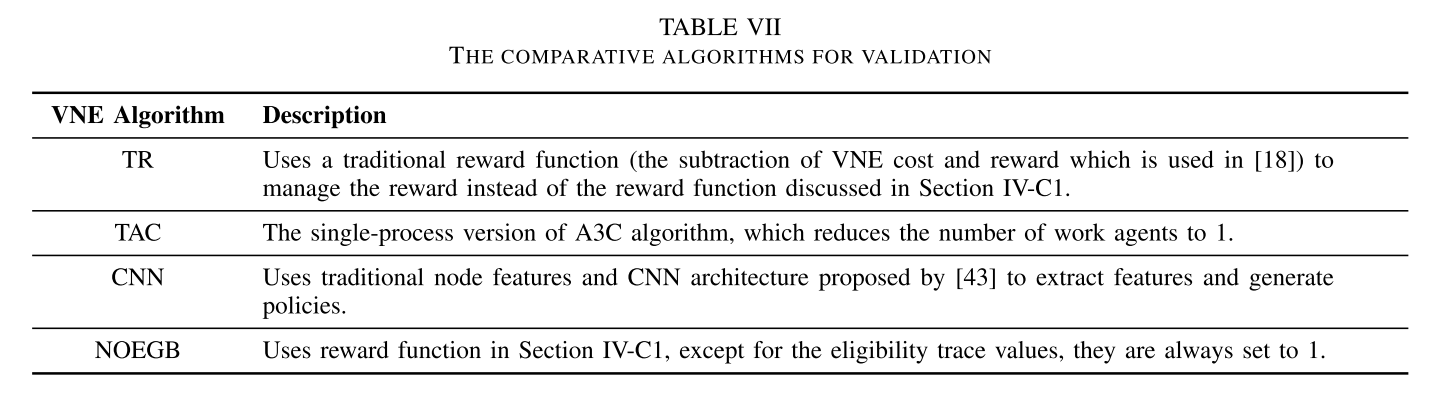

在相同条件下，与其他基于强化学习的VNE算法进行比较
训练效率及收敛性

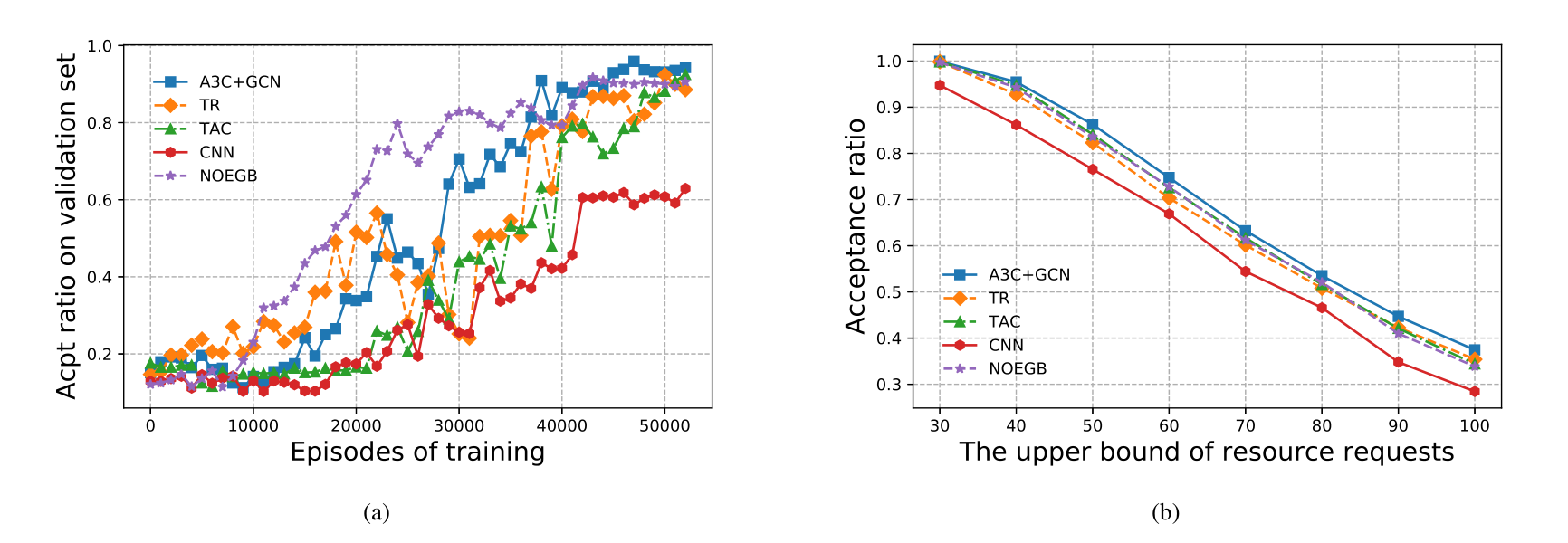

不同算法在相同实验条件下的训练效果对比，见下图(a)
实验结果：可以发现，在这组实验中，平均收益的优势要比接受率的明显
原因分析：当VNR的节点数量较少时，所有算法都可以有很好的表现；但当节点增多后，该算法可以带来更多的潜在收益（多指标的Reward）。
资源请求测试验证
在不同的资源请求情况下，对这些算法进行测试，见下图(b)
实验结果：在不同数量的资源请求情况下，该算法的接受率均是最优的；此外，可以发现CNN的性能表现始终是最差的
原因分析：用GCN代替传统的CNN进行特征提取可以带来更好地性能。
其他参数下模型的可行性研究
附加网络拓扑和参数

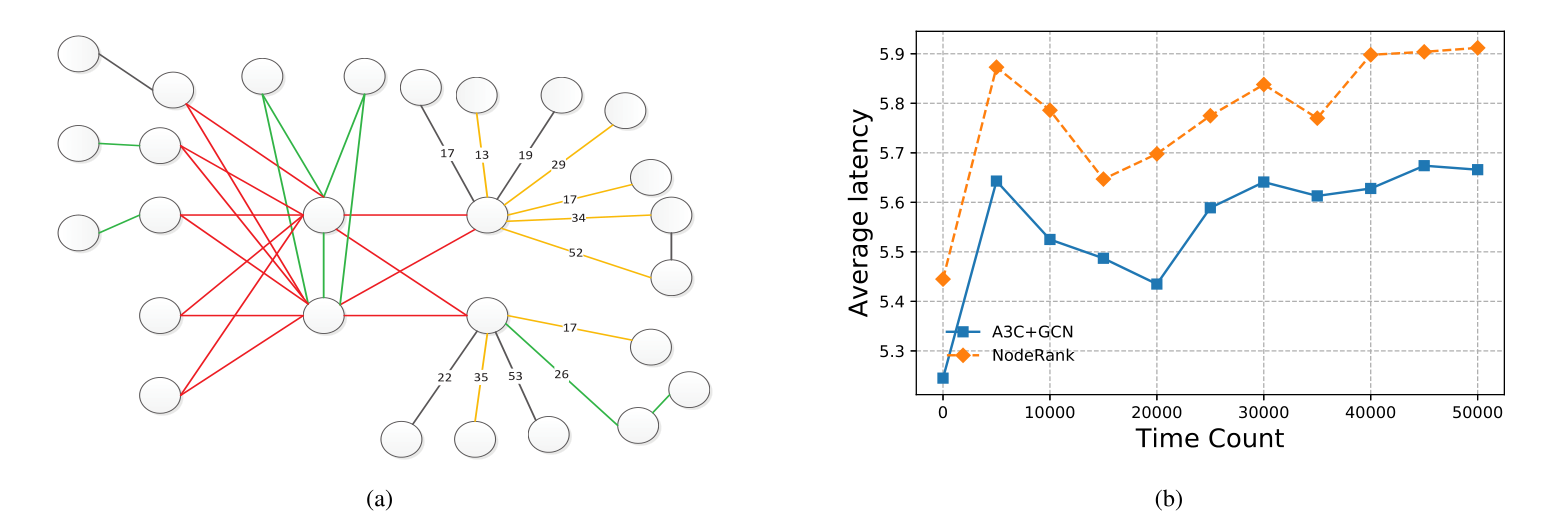

CSTNET：中国网络运营商，见下图(a)
- 红色边为100Gb带宽的链路
- 绿色边为10Gb带宽的链路
- 橙色边为2.5Gb带宽的链路
- 黑色边为1Gb带宽的链路
- 边的权重：平均传输延迟 average transmission latency（毫秒），
对比算法：Noderank
实验设计：
- 模拟了一些随机的点对点的数据传输任务
- 数据传输速率为 [500Mbps,3Gbps] 的均匀分布
实验结果：A3C+GCN 模型的延迟更少

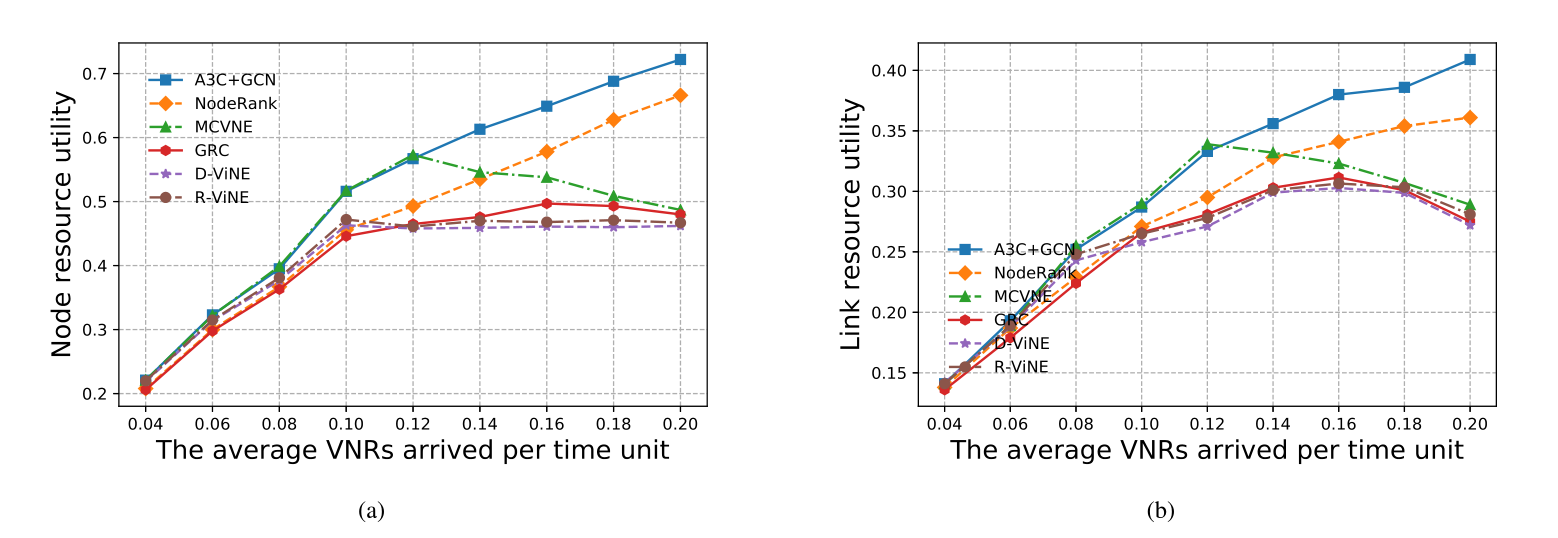

其他指标
- 节点资源利用率：VNRs使用的节点基板资源量/资源总量
- 链路资源利用率：VNRs使用的链路基板资源量/资源总量
实验设计：同平均到达率测试
实验结果：A3C+GCN算法的这两项指标均为最佳
主要创新
- 基于RL+GCN的自动虚拟网络嵌入算法
- 并行的策略梯度训练方法
- 多指标的奖励函数
总结思考
- GCN较CNN可以更好地提取非欧数据的特征
- A3C算法较其他RL算法性能表现更佳
- 并行的梯度训练策略更适应于实际场景
- 多指标的Reward可以让Agent学习到更好地策略来提高收益
- 在模型评估部分，实验的设计比较完善
